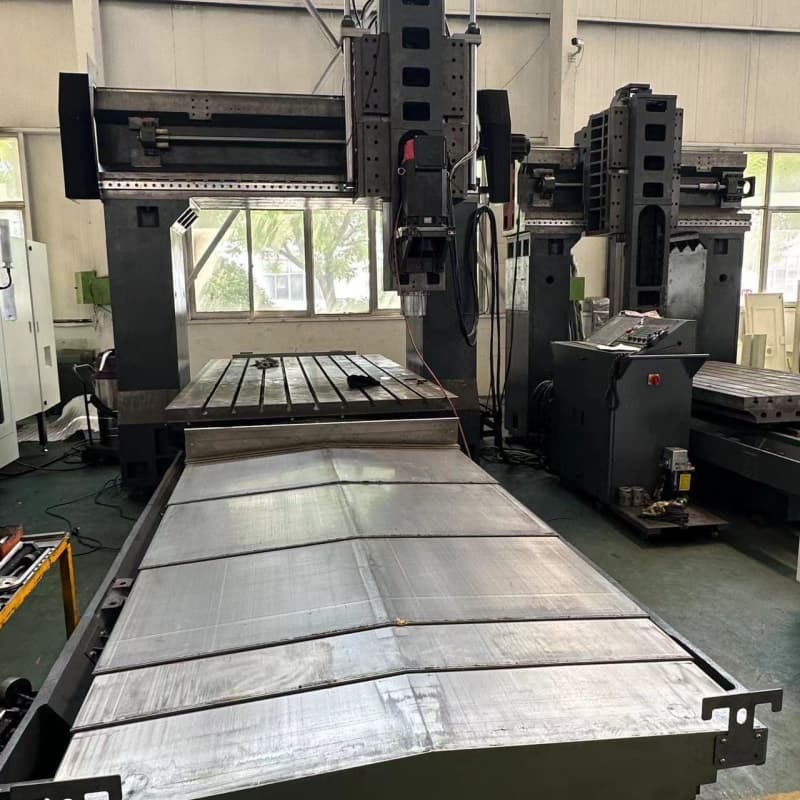

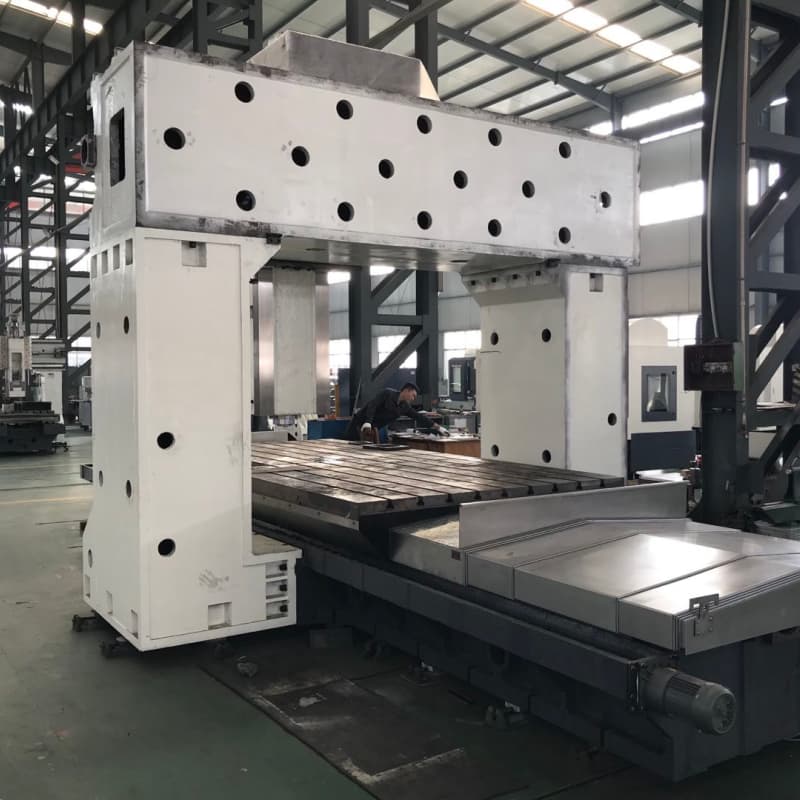

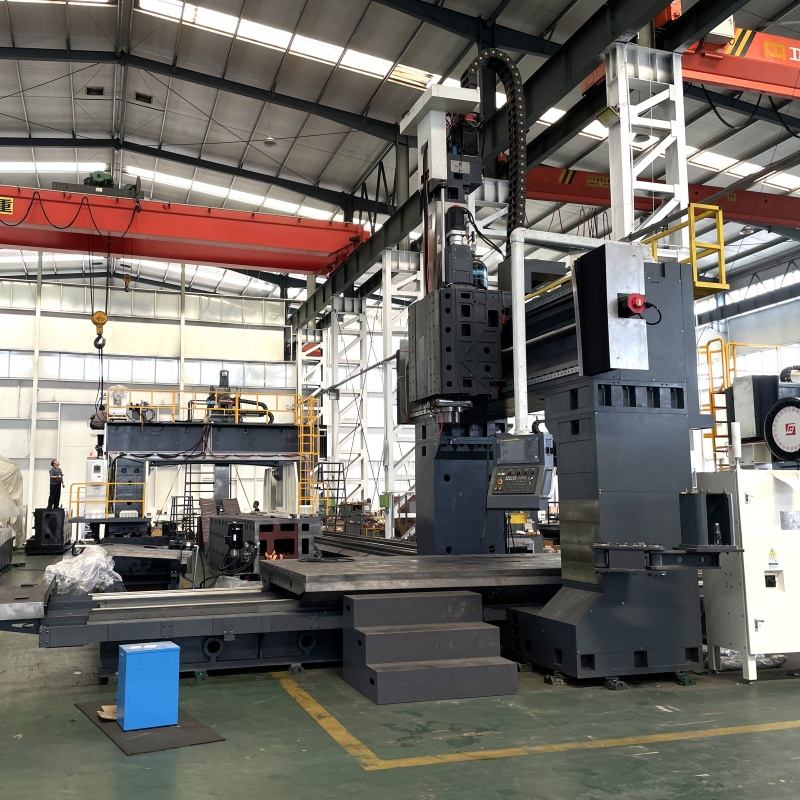

La fresadora de pórtico CNC es una máquina herramienta CNC de alto rendimiento diseñada específicamente para el mecanizado de piezas grandes, pesadas y complejas. Su estructura vertical y su amplia mesa de trabajo la hacen especialmente adecuada para componentes de gran tamaño difíciles de sujetar en equipos tradicionales. La máquina utiliza una bancada monolítica de hierro fundido de alta rigidez y un sistema de control de bucle cerrado completo, manteniendo una precisión micrométrica incluso en condiciones de corte exigentes. También puede equiparse con un cabezal de fresado de cinco ejes para procesar superficies complejas. Este equipo se utiliza ampliamente en industrias como la eólica, la aeroespacial, la maquinaria pesada y la fabricación de moldes, procesando eficientemente componentes clave como paneles de ala, bujes de aerogeneradores y estructuras de maquinaria de ingeniería. Sirve como una solución clave para aumentar la capacidad de producción y emprender proyectos de alto valor añadido en el sector de la fabricación de equipos a gran escala.
Pedido (MOQ) :
1Origen del producto :
ChinaColor :
CustomizedPuerto de embarque :
ShanghaiPlazo de entrega :
30Peso :
84TonCaracterísticas
Máquina de mecanizado de pórtico CNC de alta precisión y alta resistencia para un mecanizado eficiente
1.La máquina herramienta Longmen se caracteriza por sus robustas propiedades de acero, su estructura simétrica y su alta estabilidad. Al optimizar la estructura de sus componentes básicos, se mejora el rendimiento dinámico del producto, logrando una combinación perfecta de alta potencia, alto par, alta eficiencia y procesamiento de alta precisión.
2. La máquina herramienta puede equiparse con salida de agua en el centro del husillo y velocidad variable según los requisitos del usuario, lo que garantiza la precisión del procesamiento y la estabilidad de varios indicadores técnicos.
3. Aplicable a campos de procesamiento pesado y a gran escala, como barcos, metalurgia, procesamiento de petróleo, maquinaria minera, energía, maquinaria de construcción y maquinaria industrial pesada.

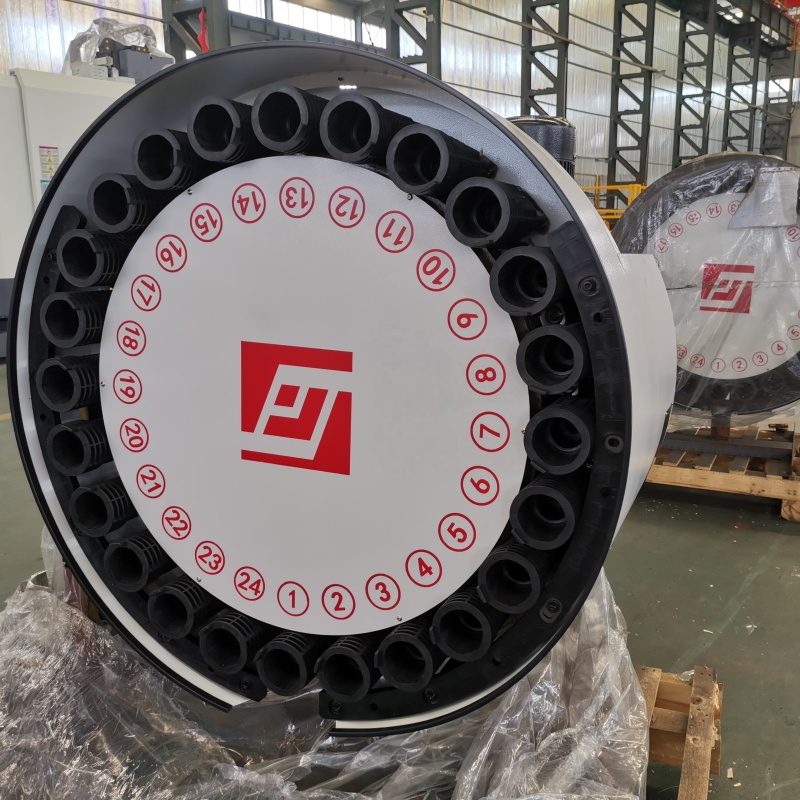

4. Configuración estándar: sistema Siemens 828D, 24 cargadores de herramientas de brazo mecánico, transportador de virutas de doble espiral, transportador de virutas de cadena.
5. El sistema CNC puede ser importado o de configuración nacional según las necesidades de los usuarios.
6.Configuración opcional: FANUC Oi MF, MitsubishiM80, KND, GSK, SYNTEC,Fagor.
especificación
| Especificación | Unidad | XH1516 | XH1520 |
| ancho de la mesa | mm | 1300 | 1300 |
| longitud de la mesa | mm | 1600 | 2000 |
| carga máxima de la mesa | kg | 1600 | 2200 |
| Ranuras en T (ancho/distancia/número) | 22*130*9 | 22*130*9 | |
| Recorrido del eje X | mm | 1600 | 2000 |
| Recorrido del eje Y | mm | 1500 | 1500 |
| Recorrido del eje Z | mm | 750/500 | 750/500 |
| Distancia desde la punta del husillo hasta la mesa de trabajo | mm | 150-900/650 | 150-900/650 |
| Distancia entre dos columnas | mm | 1600 | 1600 |
| Motor de husillo | kw | 15/11 | 15/11 |
| Velocidad del husillo | rpm | 6000/3000 | 6000/3000 |
| Número de almacén de herramientas | T | 24 | 24 |
| Dimensión general | mm | 4700*3300*3500/3750 | 4700*3300*3500/3750 |
| Peso | T | 12.5 | 14 |
Ventajas del producto
¿Por qué elegirnos?
Tecnología madura y estable Soporte de soluciones personalizadas Servicio postventa completo
Nuestra certificación
Certificaciones autorizadas, calidad estable y confiable.

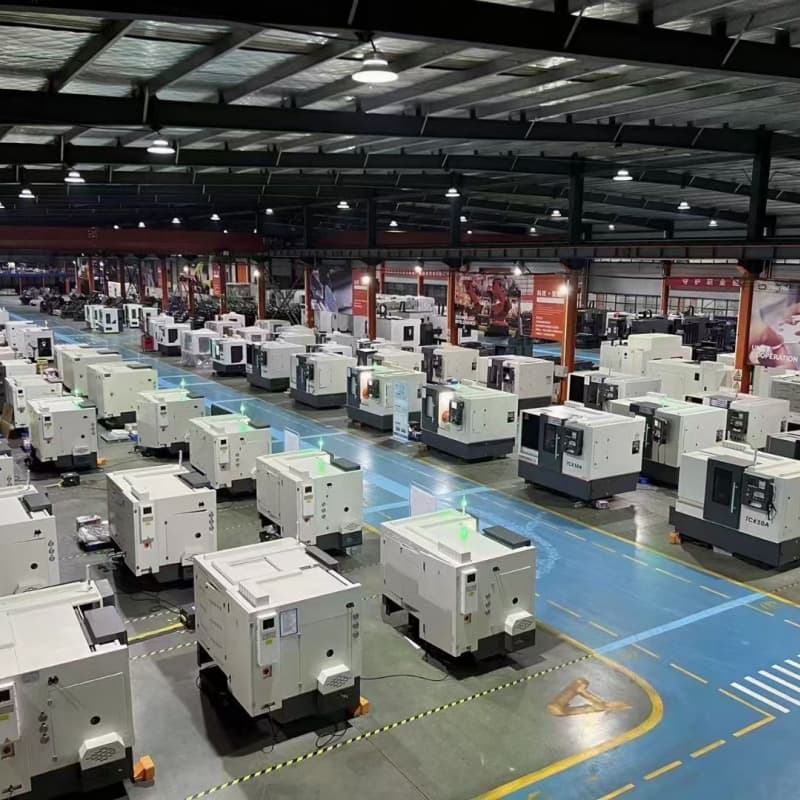

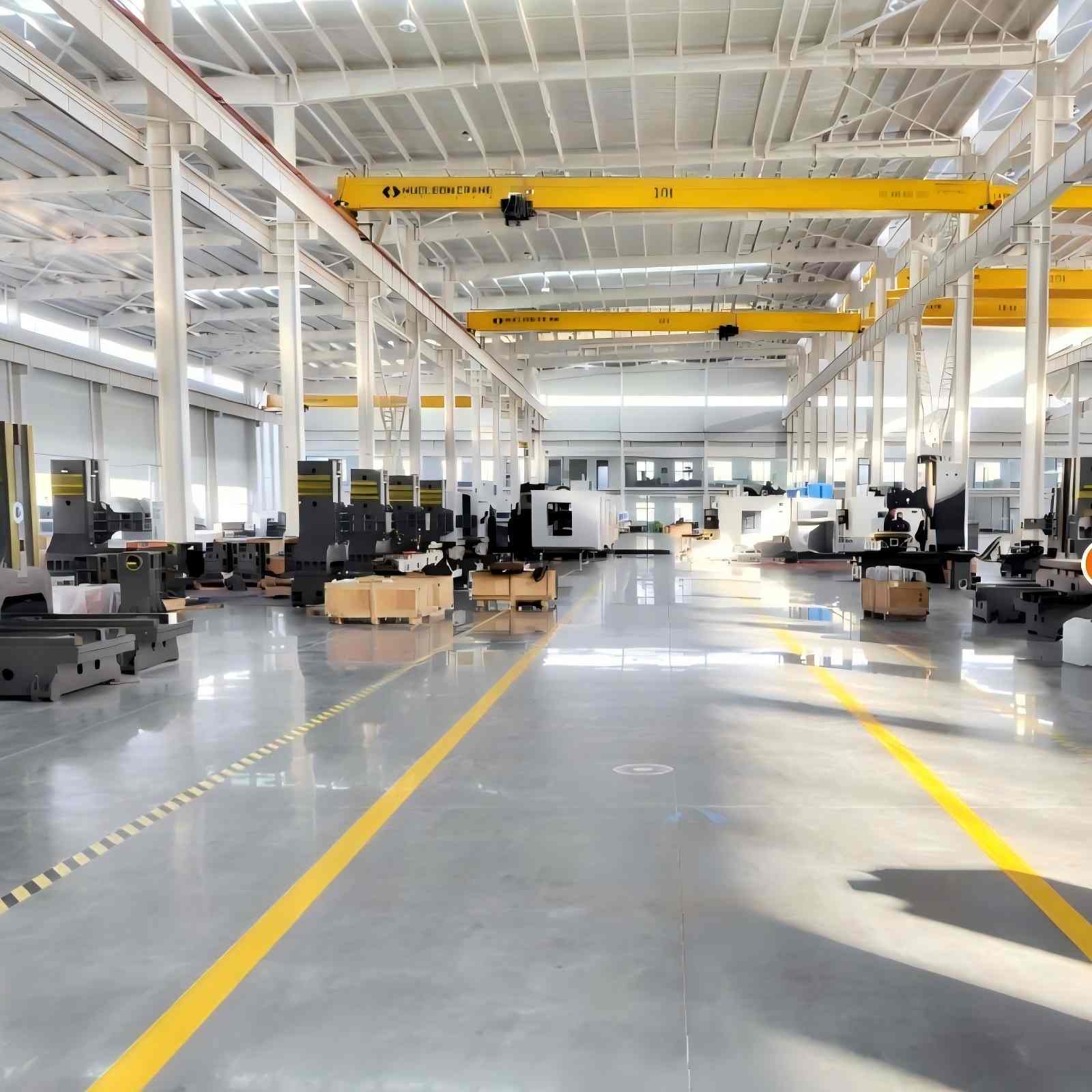

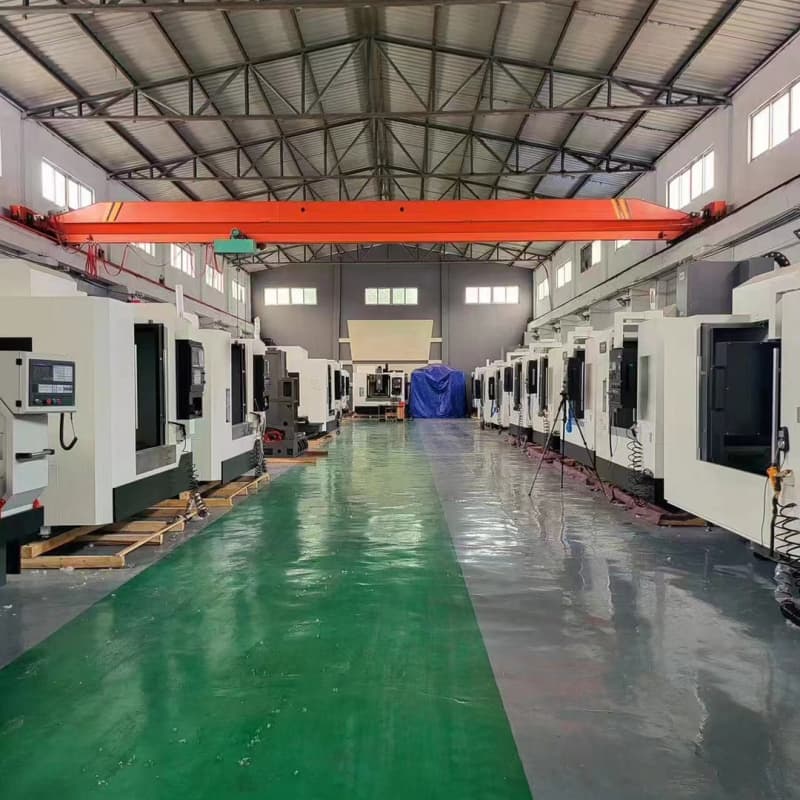

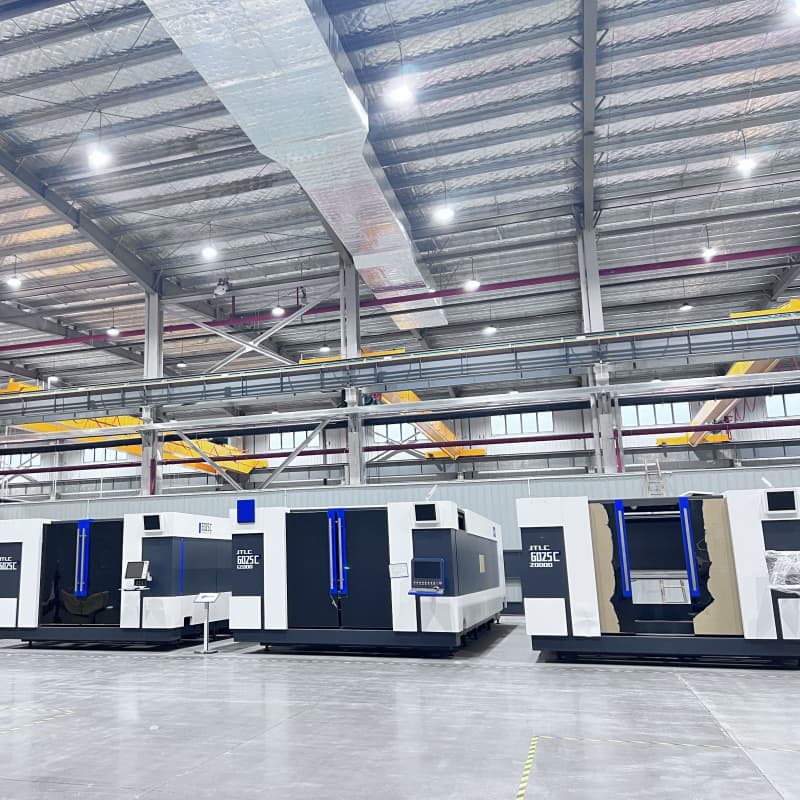

exposición de fábrica
Base de producción profesional, fortaleza en fabricación de precisión.

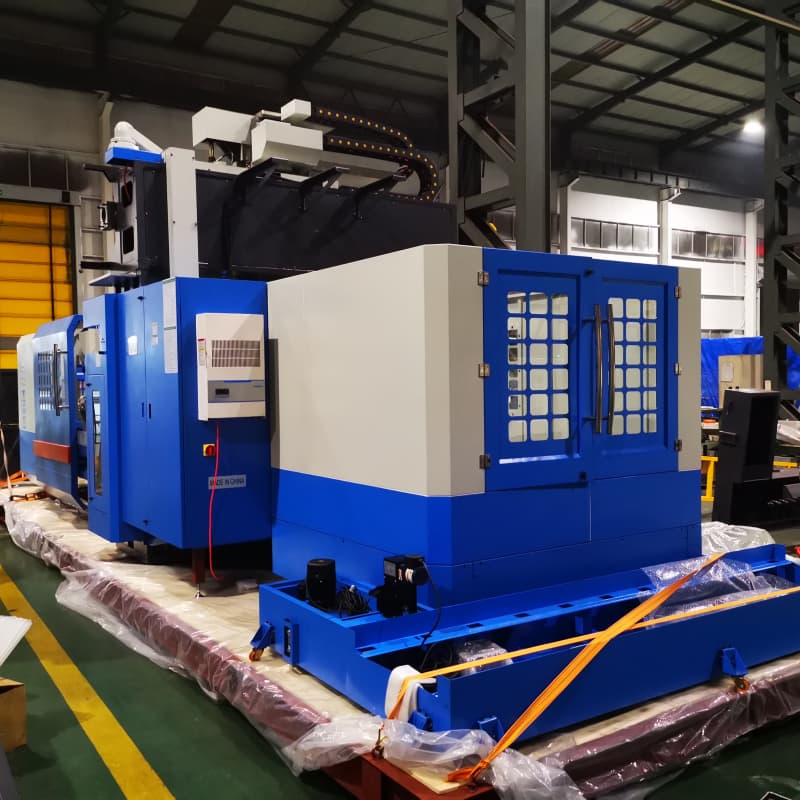

Embalaje y envío
Transporte seguro y profesional, entrega puntual garantizada.
Preguntas frecuentes
1.¿Cuáles son las opciones de sistema de control para sus fresadoras de pórtico?
Ofrecemos configuraciones flexibles: disponemos de sistemas CNC Fanuc, Siemens o Mitsubishi, todos con interfaces intuitivas. También puede elegir sistemas personalizados según sus necesidades de producción.
2.¿Se puede personalizar la fresadora de pórtico?
Sí. Ofrecemos personalización según sus necesidades, incluyendo el tamaño de la mesa de trabajo, la potencia del husillo, el recorrido del eje y los dispositivos auxiliares (p. ej., cambiadores automáticos de herramientas, sistemas de arranque de viruta). Nuestro equipo de I+D diseñará la solución ideal para usted.
3.¿Cuáles son las diferencias entre una fresadora de pórtico y una fresadora vertical convencional?
4.¿Cómo realizar el mantenimiento diario de la fresadora de pórtico?
