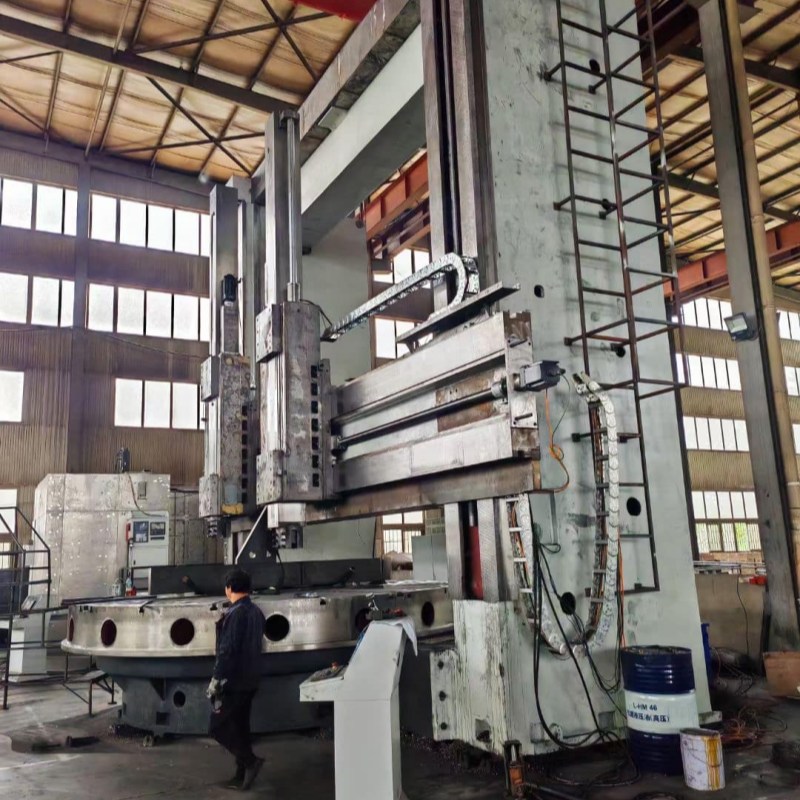

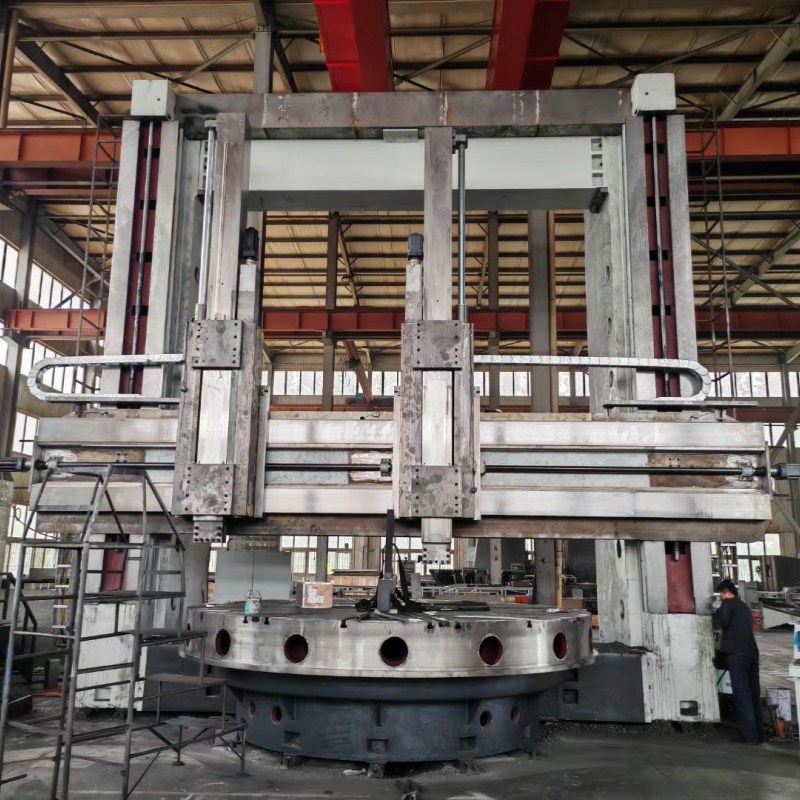

Los tornos verticales se utilizan principalmente para procesar piezas grandes y pesadas de gran diámetro y longitud reducida, así como piezas difíciles de sujetar en tornos horizontales. Un torno de alta resistencia con husillo vertical se utiliza principalmente para procesar piezas de gran diámetro y longitud reducida, como discos, anillos y bujes. Se caracteriza por su gran capacidad de carga, alta rigidez, precisión de mecanizado estable, fácil sujeción y alta eficiencia. Se utiliza ampliamente en la energía eólica, la metalurgia, la maquinaria de ingeniería, los moldes, las piezas de automoción y otras industrias.
Pedido (cantidad mínima de pedido) :
1Origen del producto :
ChinaColor :
CustomizedPuerto marítimo :
ShanghaiPlazo de entrega :
30Peso :
84TonCaracterísticas
Torno vertical CNC de alta precisión y gran resistencia para un mecanizado eficiente.

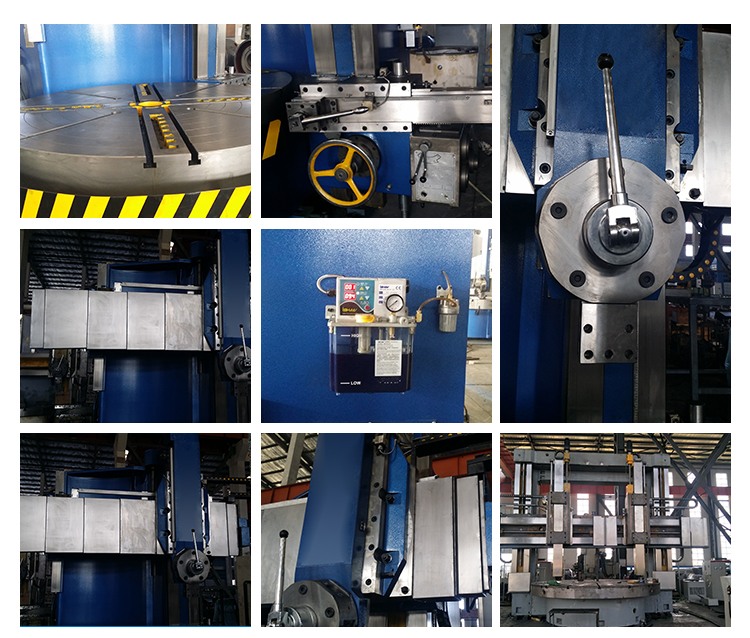

1. Para el husillo de la mesa de trabajo se utiliza un rodamiento de rodillos cilíndricos cortos de doble hilera con holgura radial ajustable de alta precisión, y para la mesa de trabajo se utiliza un riel guía hidrostático de corriente constante, lo que hace que la mesa de trabajo tenga las características de alta precisión de rotación, gran capacidad de carga y pequeña deformación térmica.
2. Según las necesidades de los usuarios, la máquina herramienta puede equiparse con un dispositivo de refrigeración de temperatura constante y un sistema de estación hidráulica independiente, lo que garantiza la precisión del mecanizado y la estabilidad de diversos índices técnicos.
3. Las superficies de los rieles guía de la columna, la viga y el pistón están templadas, rectificadas y rectificadas manualmente, con una buena superficie de contacto y alta precisión.
4. Para accionar la máquina herramienta se utilizan un servomotor y un husillo de bolas, y la viga está equipada con una protección cerrada, lo que aumenta la seguridad y la comodidad de la máquina herramienta.
5. El sistema CNC puede ser importado o de configuración nacional según las necesidades de los usuarios.
6. Configuración opcional: mesa de herramientas eléctrica, cubierta semicerrada, dispositivo de refrigeración para la eliminación de virutas y regulación de velocidad continua de dos velocidades.
especificación
| Especificación | Unidad | C5240 | C5250 | C5263 | |
Diámetro máximo | mm | 4000 | 5000 | 6300 | |
capaz de dia | mm | 3200/3600 | 4500 | 5700 | |
Altura máxima de la pieza de trabajo | mm | 1600/2000/2500 | 2500/3150 | 3150/3500 | |
Peso máximo de la pieza de trabajo | t | 32 | 65 | 65 | |
| Par máximo de la mesa | KN.m | 80 | 100 | 200 | |
La mesa gira rango de velocidad (16 pasos) |
16 (pasos) |
r/min |
2-63 |
0,42-42 |
0,42-42 |
Fuerza de corte máxima del soporte vertical | KN | 40 | 50 | 63 | |
Límite de movimiento vertical del portaherramientas | ° | ±30° | ±30° | ±30° | |
Rango de velocidades de alimentación (18 pasos) | mm/ min | 0,24-145 | 0,2-145 | 0,1-500 | |
Desplazamiento horizontal del cabezal del riel | mm | 2150 | 2765 | 3400 | |
Desplazamiento del pistón del cabezal del riel | mm | 1000/1250 | 1250/1600 | 1600/1800 | |
Alta velocidad de desplazamiento de los cabezales de las herramientas | mm/min | 1550 | 1550 | 1550 | |
Tamaño de la sección transversal de la varilla del cuchillo (WD) | mm | 40×50 | 50×50 | 50×50 | |
Potencia del motor principal | KW | CC/CA: 75 | CC/CA: 90 | CC/CA: 90 | |
Tamaño total de la máquina | cm | 690×510×480/520/570 | 1000×700×723/853 | 1150×790×853/933 | |
| Peso de la máquina | t | 52 | 81/84 | 112 | |
Sección del ariete | mm | 240×240 | 280×280 | 280×280 | |
Ventajas del producto
¿Por qué elegirnos?
Tecnología madura y estable Soporte para soluciones personalizadas Servicio posventa completoNuestra certificación
Certificaciones autorizadas, calidad estable y fiable.
feria de fábrica
Base de producción profesional, fortaleza en la fabricación de precisión.
Embalaje y envío
Transporte seguro y profesional, entrega puntual garantizada.
Preguntas frecuentes
1. ¿Para qué se utiliza principalmente un torno vertical?
Se utiliza principalmente para el mecanizado de piezas grandes, pesadas, cortas y gruesas, como discos, bridas, engranajes, anillos y moldes. Permite realizar torneado, mandrinado, ranurado y refrentado con gran estabilidad.
2. ¿Cuál es la diferencia entre un torno vertical y un torno horizontal?
El torno vertical tiene un husillo vertical y la pieza de trabajo se apoya sobre la mesa, lo que proporciona mayor estabilidad para piezas grandes y pesadas. El torno horizontal se utiliza para ejes largos y piezas pequeñas.
3. ¿Se puede personalizar el torno vertical?
Sí. Podemos personalizar el diámetro de la mesa, el diámetro de torneado, la potencia del husillo, el sistema hidráulico, la protección y las herramientas automáticas según sus necesidades.
4. ¿Qué sistemas de control se pueden utilizar para un torno vertical CNC?
Instalamos sistemas Fanuc, Siemens, GSK y de otras marcas según las necesidades del cliente. Son fáciles de usar y estables.
5. ¿Cuál es el mantenimiento de un torno vertical?
Lubricación regular, limpieza de virutas y polvo, revisión de tornillos y cables, mantenimiento del riel guía limpio y bien lubricado.
