Torno universal versátil para corte y modelado de metales, fácil de operar

El torno manual universal, también conocido como torno manual horizontal general y torno convencional, es un torno manual de metal ampliamente utilizado para el mecanizado tradicional. Este torno convencional universal se utiliza principalmente para tornear superficies cilíndricas externas e internas, superficies cónicas, caras frontales, ranuras, roscas y diversas piezas rotativas. Con una estructura estable, gran rigidez, fácil manejo y alta fiabilidad, este torno manual de uso general ofrece alta precisión de mecanizado y buena durabilidad. Es adecuado para la producción de piezas individuales en lotes pequeños y para trabajos de mantenimiento, y puede satisfacer diversas necesidades de procesamiento de metales en la fabricación de maquinaria.

Pedido (MOQ) :
1
Origen del producto :
China
Puerto de embarque :
Shanghai
Plazo de entrega :
40
Peso :
2295kg

Pregunte ahora

Características

Torno universal versátil para corte y modelado de metales, fácil de operar

El torno vertical CNC de alta precisión para trabajos pesados, también conocido como torno vertical de alta resistencia, es un torno CNC para metal ampliamente utilizado para el mecanizado eficiente de alta resistencia. Este torno vertical de alta resistencia se utiliza principalmente para procesar piezas pesadas de gran diámetro y longitud corta, como discos, anillos, cubos y otras piezas rotativas pesadas, además de realizar torneado frontal, ranurado, roscado y otros procesos. Su estructura de husillo vertical ofrece una gran capacidad de carga, alta rigidez y una precisión de mecanizado estable, con una sujeción cómoda de la pieza y una alta eficiencia de producción. Se aplica ampliamente en energía eólica, metalurgia, maquinaria de ingeniería, moldes, autopartes y otras industrias, lo que lo convierte en la opción ideal para el mecanizado de piezas pesadas difíciles de sujetar en tornos horizontales.

Universal Lathe Heavy Duty Lathe Machine

Ahora, hemos desarrollado este torno vertical CNC avanzado equipado con un sistema de control inteligente y rigidez estructural reforzada para satisfacer la creciente demanda de mecanizado de precisión de servicio pesado:

1. Sistema de husillo y bancada de alta rigidez que garantiza una precisión estable bajo mecanizado de carga pesada.
2. Diseño de sujeción de pieza de trabajo conveniente para un posicionamiento rápido de piezas de trabajo pesadas y de gran diámetro.
3.Sistema de control CNC que permite un mecanizado automatizado eficiente y de alta precisión con reducida intervención manual.
4. Guías resistentes y estructura de transmisión que proporcionan una gran fuerza de corte para un procesamiento de alta intensidad.
5. Adaptabilidad a múltiples industrias para satisfacer diversos requisitos de mecanizado en energía eólica, metalurgia y otros campos.

especificación

Especificación	Modelo
	C6241	C6246	C6246E	C6251	C6256	C6256E
Columpio sobre la cama	410 mm (16”)	460 mm (18”)	460 mm (18”)	510 mm (20”)	560 mm (22”)	560 mm (22”)
Balancearse sobre el lado transversal	220 mm (8-13/16”)	270 mm (10-3/4”)	270 mm (10-3/4”)	302 mm (12”)	355 mm (14”)	355 mm (14”)

Diámetro del hueco de oscilación	640 mm (25-1/8”)	690 mm (27-1/8”)	690 mm (27-1/8”)	735 mm (28-7/8”)	785 mm (30-7/8”)	785 mm (30-7/8”)

Distancia entre centros	1000 mm (40”)			1000 mm (40”)
	1500 mm (60”)			1500 mm (60”)
	2000 mm (80”)			2000 mm (80”)
				3000 mm (120”)
Longitud válida del espacio	165 mm (6-12”)			170 mm (6-11/16”)
Ancho de la cama	300 mm (11-13/16”)			350 mm (13-13/16”)
Nariz de husillo	D1-6		D1-8	D1-8
Orificio del husillo	58 mm (2-1/4”)		80 mm (3-1/8”)	80 mm (3-1/8”)		105 mm (4-1/8”)
Conicidad del orificio del husillo	Morse n.° 6		Morse n.° 7	Morse n.° 7		φ113(1:20)
Rango de velocidad del husillo	12 cambios, 25~2000 rpm			12 cambios, 25~2000r/min		12 cambios, 25~1500r/min
Recorrido de descanso compuesto	28 mm (5”)			130 mm (5-1/8”)
Desplazamiento del carro transversal	285 mm (11-1/4”)			316 mm (12-7/16”)
Sección máxima de tol	25×25 mm (1”×1”)
Rosca del tornillo de avance	6 mm o 4T.PI
Rango de alimentación longitudinal	42 tipos, 0,031-1,7 mm/rev (0,0011”-0,0633”/rev)			3k nde 0059-1.646mmrev(0.0022-0.0612”/rev)

Gama de alimentaciones cruzadas	42 tipos, 0,014-0,784 mm/rev			42 tipos, 0,020-0,573 mm/rev
	(0,00033”-0,01837”/rev)			(0,00048”-0,01354”/rev)
Hilos de lanzamientos metéticos	41 tipos, 0,1 ~ 14 mm			47 tipos, 0,2~14 mm		41 tipos,
						0,1-14 mm
Hilos de pasos imperiales	60 tipos, 2 ~ 112T.PI.
Pasos diametrales de roscas	50 tipos, 4~112DP
Lanzamientos del módulo de hilos	34 tipos, 0,1~7 MP
Diámetro de la vara	60 mm (2-5/16”)			75 mm (2-15/16”)
Quiltravel	130 mm (5”)			180 mm (7-1/16”)
Cono de quilla	Morse n.° 4			Morse n.° 5
Potencia del motor principal	5,5 kW (7,5 CV) 3 fases			7,5 kW (10 CV) 3 fases
Potencia de la bomba de refrigerante	0,1 kW (1/8 HP) 3 fases
En general	220×108×134cm	220×108×137cm	220×108×137cm	239×115×143cm	239×15×146cm	239×15×146cm
dimensión (L×An×Al)	275×108×134cm	275×108×137cm	275×108×137cm	284×115×143cm	284×115×146cm	284×115×146cm
	325×108×134cm	325×108×137cm	325×108×137cm	334×115×143cm	334×115×146cm	334×115×146cm
				434×115×143cm	434×115×146cm	434×115×146cm
Tamaño del embalaje (largo x ancho x alto)	225×112×162cm	225×112×162cm	225×12×162cm	245×119×174cm	245×119×174cm	245×119×174cm
	280×112×162cm	280×112×156cm	280×112×156cm	290×119×174cm	290×119×174cm	290×119×174cm
	330×112×162cm	330×112×156cm	330×113×156cm	340×119×174cm	340×19×174cm	340×119×174cm
				440×119×174cm	440×119×174cm	440×19×174cm
Peso neto	1580 kilogramos	1645 kilogramos	1645 kilogramos	2070 kilogramos	2195 kilogramos	2195 kilogramos
	1745 kilogramos	1810 kilogramos	1810 kilogramos	2160 kilogramos	2285 kilogramos	2285 kilogramos
	1900 kilos	1965 kilogramos	1965 kilogramos	2435 kilogramos	2560 kilogramos	2560 kilogramos
				2805 kilogramos	2930 kilogramos	2930 kilogramos
Peso bruto	1844 kilogramos	1910 kg	1910 kilogramos	2460 kilogramos	2600 kilos	2600ko
	2049 kilogramos	2115 kilogramos	2115 kilogramos	2550 kilogramos	2690 kilogramos	2690 kilogramos
	2229 kilogramos	2295 kilogramos	2295k9	2840 kilogramos	2980 kilogramos	2980 kilogramos
				3270 kilogramos	3410 kilogramos	3410 kilogramos

Introducción del producto

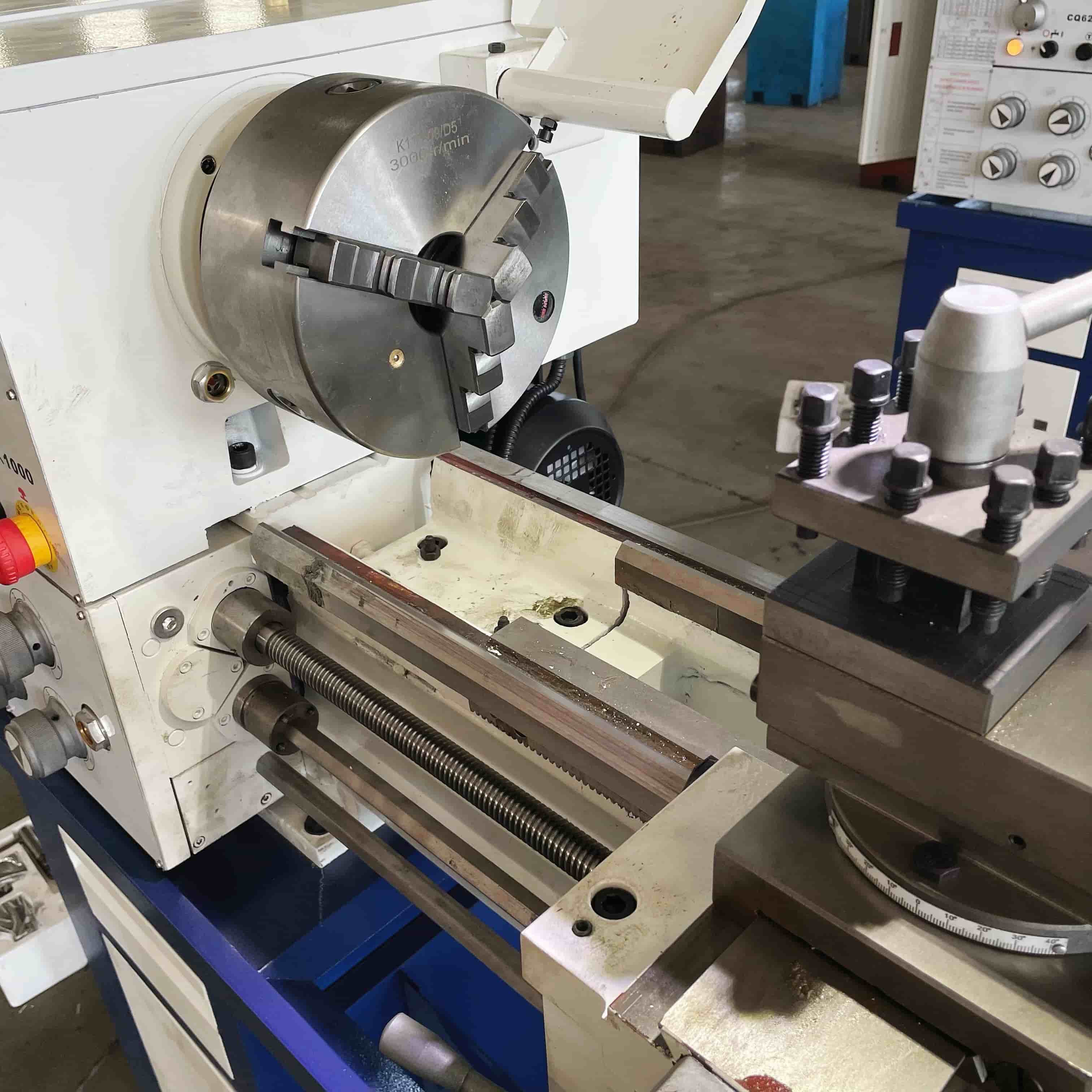

mandril de torno de 3 mordazas
Mandril autocentrante estándar de 3 mordazas para una sujeción rápida de la pieza de trabajo, garantizando precisión de centrado y un agarre estable.
Cama
Cama fabricada en fundición de hierro de alta calidad con nervaduras de refuerzo; guías templadas y rectificadas con precisión a HRC52 para una excelente resistencia al desgaste y rigidez.
Descanso estable y descanso posterior
Luneta y soporte de seguimiento equipados de manera estándar para soportar de manera efectiva piezas de trabajo de eje largo, mejorando la estabilidad y la precisión en el mecanizado de piezas delgadas.

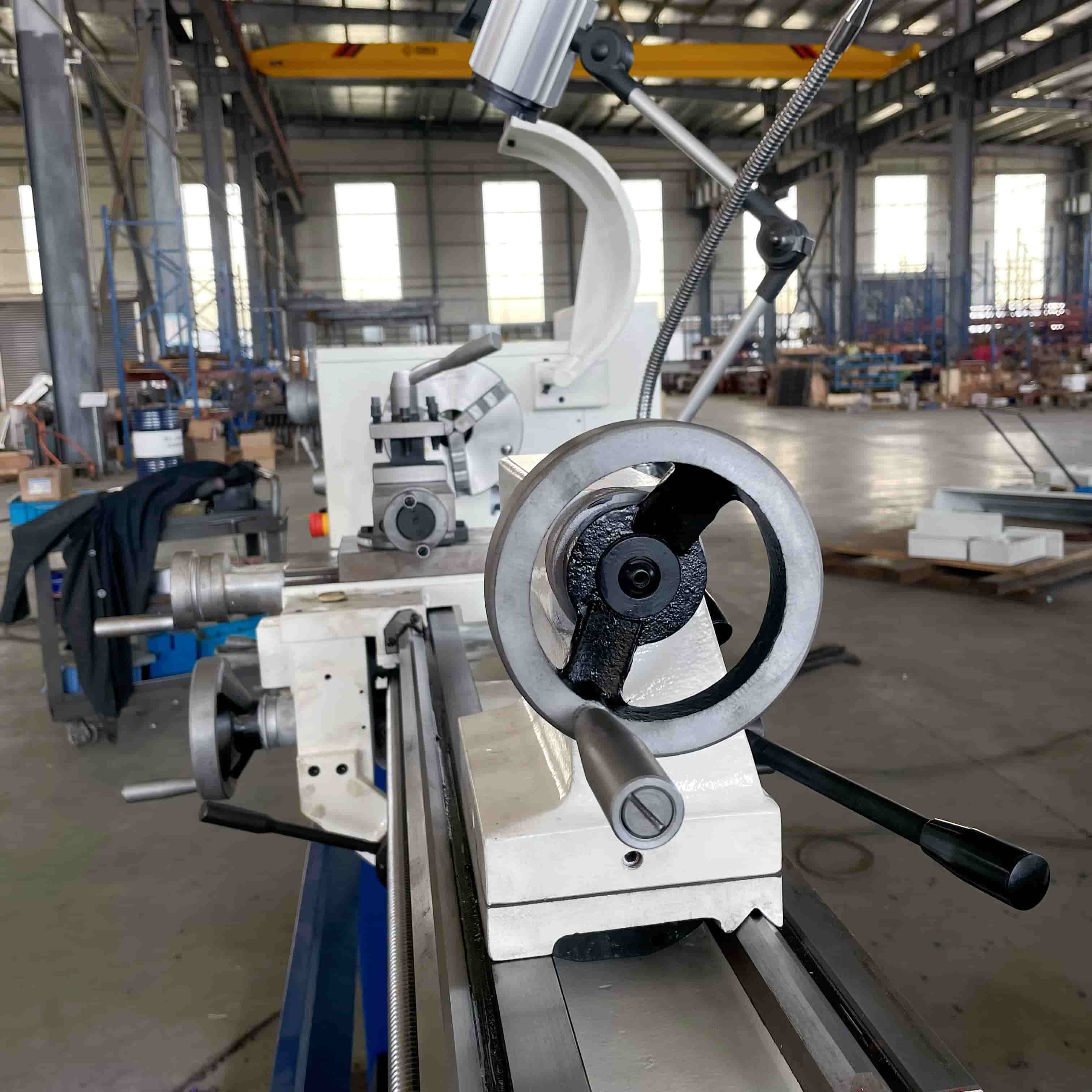

Contrapunto manual
El contrapunto manual permite un bloqueo y aflojamiento rápido para un posicionamiento preciso de la pieza de trabajo, adaptándose a las necesidades de mecanizado de diferentes longitudes.
Caja de husillo
Cabezal de husillo accionado por engranajes para corte pesado, que presenta alta rigidez, bajo nivel de ruido y excelente equilibrio dinámico y disipación de calor.
