Hogar Máquina talladora de engranajes

YK31125E Máquina fresadora de engranajes CNC de 4 ejes para piezas de gran diámetro

YK31125E Large Hobber Frontal
YK31125E Worktable Assembly

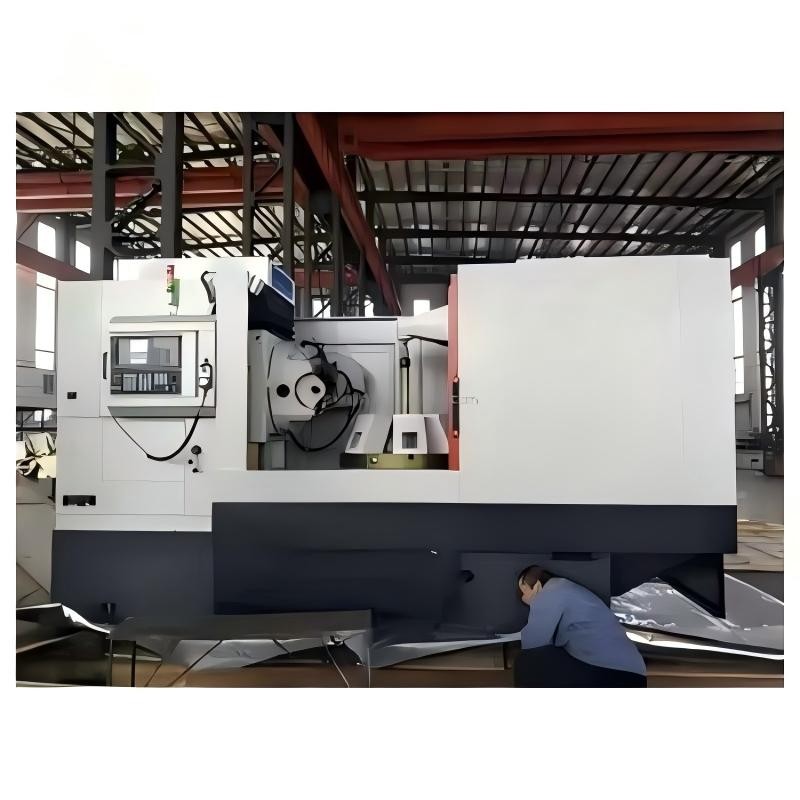

YK31125E Heavy Blank Machining

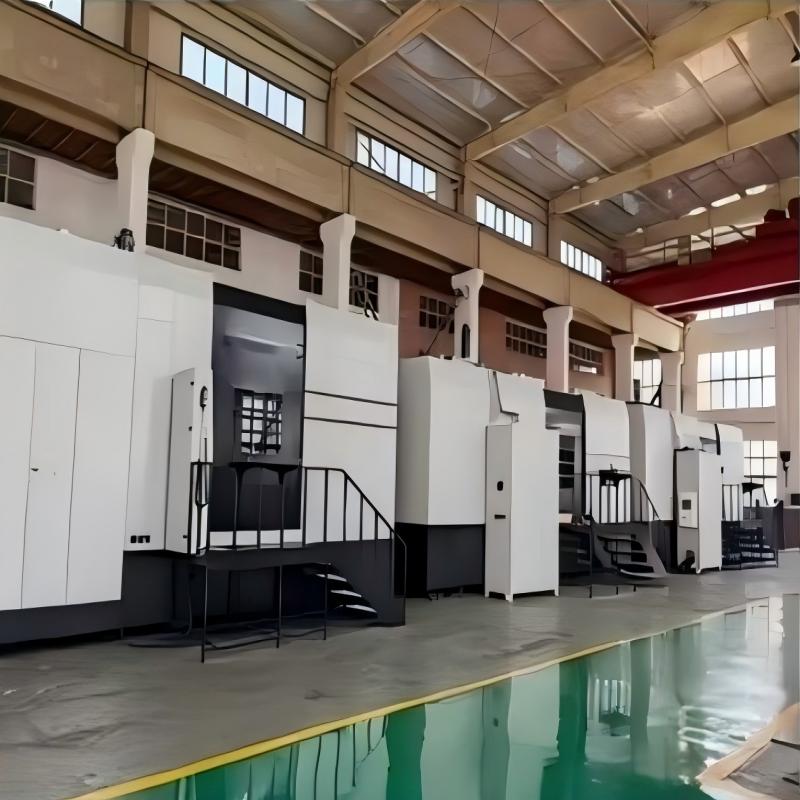

Large Gear Hobbing Machine Overhaul

YK31125E Máquina fresadora de engranajes CNC de 4 ejes para piezas de gran diámetro

La YD3150 es una fresadora de engranajes CNC de 4 ejes diseñada para la producción de engranajes de alta flexibilidad. Procesa engranajes rectos, engranajes helicoidales y ejes estriados con un diámetro máximo de pieza de trabajo de 500 mm y una capacidad de módulo de hasta 12 mm. El control coordinado multieje permite geometrías de engranajes complejas con un acabado superficial superior.

  • Pedido (cantidad mínima de pedido) :

    1
  • Origen del producto :

    China
  • Color :

    China
  • Puerto marítimo :

    Shanghai
  • Plazo de entrega :

    30
  • Peso :

    18000KG
Consulta ahora

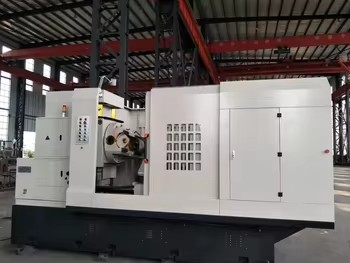

YK31125E CNC Hobbing

1. Gran capacidad de diámetro: Admite piezas de trabajo con un diámetro máximo de 1250 mm.



Capacidad para módulos de 2,16 mm: Admite módulos de acero de hasta 16 mm para una producción de engranajes robusta.



3. Diseño de estabilidad térmica: La circulación integrada de fluidos mantiene la estabilidad de la temperatura durante operaciones prolongadas.



4. Mesa de trabajo de alta precisión: El sistema de transmisión de engranajes helicoidales de primera calidad garantiza una indexación precisa.



5. Sistema de alimentación sin holgura: Los husillos de bolas con pretensión en las guías lineales minimizan el error de posicionamiento.

especificación

Descripción

Presupuesto

Diámetro máximo de la pieza de trabajo.

1250 mm

Módulo máximo

10 mm

Desplazamiento deslizante del cabezal de la placa

400 mm

Máximo giro del cabezal de la placa

±45 rad

Dimensiones máximas de la placa (diámetro × longitud)

200×240 mm

Recorrido axial máximo de la placa de cocción

200 mm

Distancia entre el centro de la placa de cocción y la mesa de trabajo

45~405 mm

Distancia entre el centro de la placa de cocción y la superficie de la mesa de trabajo.

280~680 mm

Distancia entre el centro del soporte de trabajo y la superficie de la mesa de trabajo.

390~890 mm

Ancho máximo del diente

200 mm

Diámetro del orificio de la mesa

120 mm

Velocidad del husillo

80~500 rpm

Velocidad máxima de la mesa de trabajo

50 rpm

Velocidad máxima de avance radial (eje X)

2600 mm/min

Velocidad máxima de avance tangencial (eje Y)

2000 mm/min

Velocidad de avance axial (eje Z)

2600 mm/min

Velocidad máxima de rotación del cabezal de cocción

5 rad/s

Potencia del motor principal

18,5 kW

Potencia total

50 kW/50 Hz

Peso neto

17000 kg (6 ejes) / 15000 kg (4 ejes)

Dimensiones generales

42×39×37cm

Introducción del producto

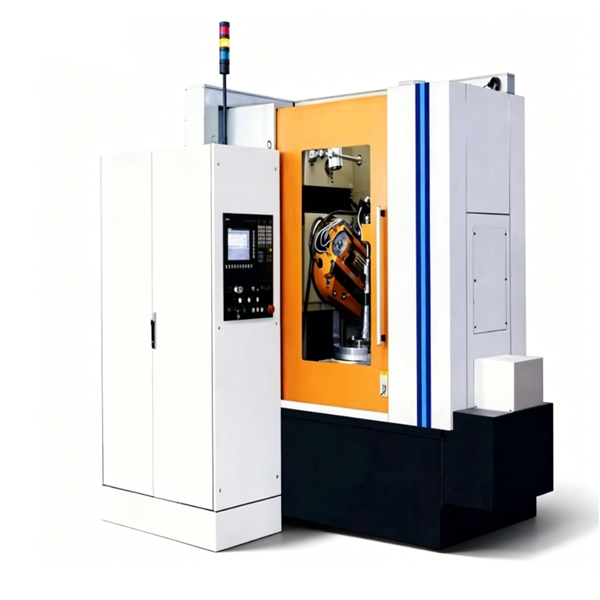

Large Diameter Gear Hobber

La YK31125E es una fresadora de engranajes CNC de 4 ejes diseñada para la producción de engranajes de gran diámetro. Con un diámetro máximo de pieza de trabajo de 1250 mm y una capacidad de módulo de hasta 16 mm para acero, esta máquina procesa piezas en bruto de engranajes de gran tamaño con precisión y eficiencia. La bancada de hierro fundido ofrece máxima rigidez estática y dinámica con circulación de fluido integrada para una estabilidad térmica, lo que garantiza la precisión dimensional incluso durante ciclos de corte prolongados. La mesa de trabajo está accionada por engranajes helicoidales y de rueda helicoidal de alta calidad y precisión, mientras que las guías lineales con husillos de bolas de pretensión sin juego proporcionan un movimiento de avance suave y preciso.



JIANGSU  KINGSTON  MÁQUINA  HERRAMIENTAS GRUPO COMPAÑÍA, LTD
Jiangsu Kingston Machine Tools Group comenzó a dejar su huella en el mundo de la fabricación de metales hace 20 años, cuando en 1998 se estableció como una organización destacada dedicada a la comercialización, venta, servicio y soporte de equipos para el trabajo del metal y productos para la manipulación de materiales en el mercado internacional. Con el objetivo de ofrecer a nuestros clientes una línea de máquinas herramienta más flexible y de mayor calidad para satisfacer sus necesidades más exigentes, investigamos exhaustivamente y contactamos a los mejores fabricantes de equipos para la fabricación de metales a nivel mundial, incluyendo al mayor fabricante mundial de máquinas de tallado de engranajes, máquinas de hilado de metal CNC, prensas plegadoras y curvadoras de chapa, entre otros, para fabricar máquinas según nuestras especificaciones bajo la marca Kingston. Nuestras máquinas incluyen máquinas de tallado de engranajes, máquinas de hilado de metal CNC, máquinas hidráulicas para trabajar el hierro, prensas plegadoras, cizallas, laminadoras, dobladoras de perfiles, punzonadoras, máquinas de corte por plasma y láser, así como tornos, entre otros.

¿Por qué elegirnos?

La solución integral de carga comunitaria cubre todas las aplicaciones.

  • # Tecnología madura y estable
    Con años de experiencia en la fabricación de máquinas herramienta industriales y equipos CNC, adoptamos procesos consolidados y estables, desde el diseño estructural y la selección de componentes clave hasta el ensamblaje final de la máquina. Nuestras máquinas se caracterizan por su rendimiento fiable, baja tasa de fallos y excelente precisión, capaces de satisfacer las demandas de producción continua a largo plazo, lo que nos convierte en el socio preferido de clientes en todo el mundo.
  • # Soporte para soluciones personalizadas
    Ofrecemos soluciones exclusivas y personalizadas según las especificaciones de la pieza, la tecnología de procesamiento, la capacidad de producción y las condiciones in situ de cada cliente. Esto incluye el sistema CNC, el recorrido, la velocidad, el cambiador de herramientas, los dispositivos de fijación y la actualización de la automatización. Una sola máquina con una sola solución para ayudarle a mejorar la eficiencia, reducir costes y aumentar la competitividad.
  • # Servicio posventa completo
    Contamos con un equipo técnico y de posventa profesional para brindar instalación, puesta en marcha, capacitación operativa y asesoramiento sobre mantenimiento a nivel mundial. Servicio en línea las 24 horas. Respuesta rápida ante cualquier problema con el equipo, soporte técnico remoto oportuno y servicio in situ si es necesario, lo que garantiza una producción ininterrumpida y un uso sin preocupaciones.



Nuestra certificación

Certificaciones autorizadas, calidad estable y fiable.

Lathes manufacturer

feria de fábrica

Base de producción profesional, fortaleza en la fabricación de precisión.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Embalaje y envío

Transporte seguro y profesional, entrega puntual garantizada.

Multifunctional machine manufacturerHeavy machinery manufacturer

Preguntas frecuentes

P1: ¿Cuál es el diámetro máximo de la pieza de trabajo para la YK31125E?

A1: El diámetro máximo es de 1250 mm sin columna trasera.



P2: ¿Cuál es la capacidad máxima del módulo?

A2: Módulos de acero de hasta 16 mm; módulos de hierro fundido de hasta 20 mm.



P3: ¿Cuál es la capacidad de carga de la mesa de trabajo?

A3: La mesa de trabajo soporta hasta 3 toneladas.



P4: ¿Cómo gestiona la máquina la dilatación térmica?

A4: La circulación integrada de fluidos en el lecho mantiene la estabilidad térmica durante el funcionamiento.
