Hogar Máquina talladora de engranajes

Máquina fresadora de engranajes CNC de 6 ejes YD3150 para la fabricación de engranajes de tamaño mediano.

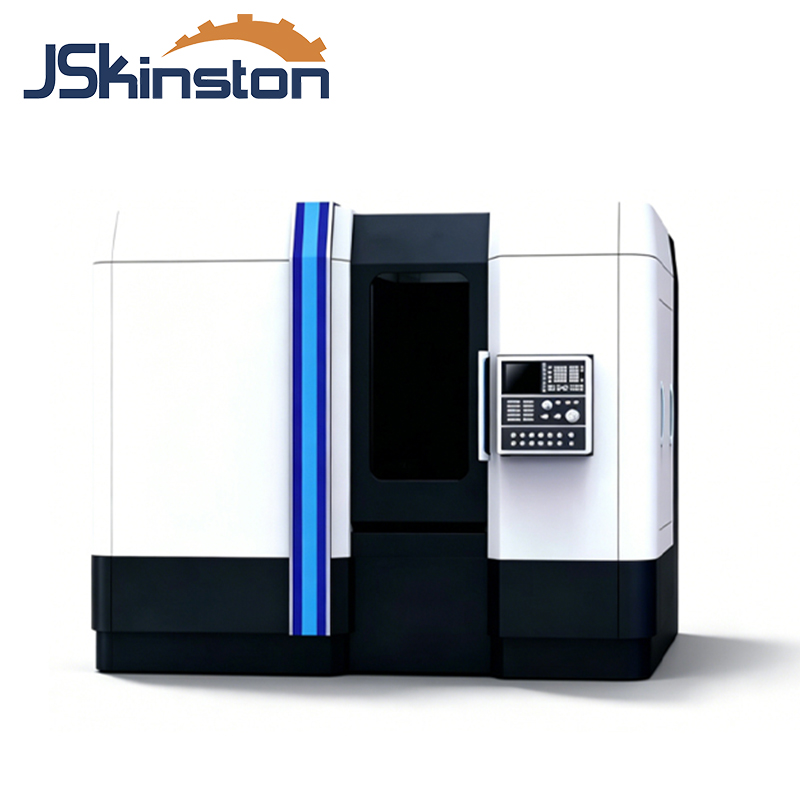

YD3150 Six Axis Hobber

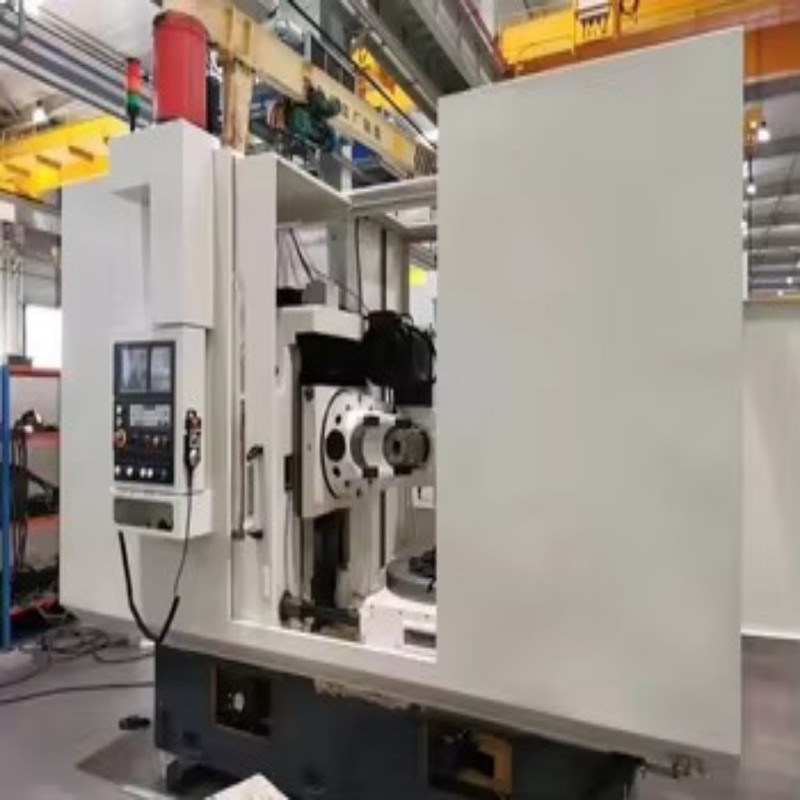

YD3150 Control Panel
YD3150 Gear Cutting Action

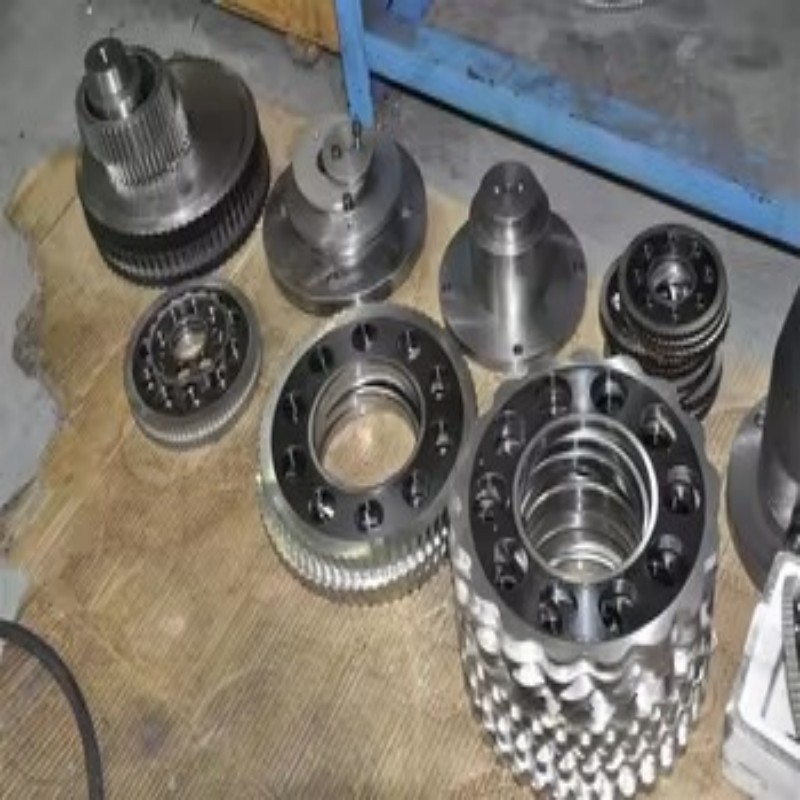

YD3150 6-axis CNC gear hobbing machine

Máquina fresadora de engranajes CNC de 6 ejes YD3150 para la fabricación de engranajes de tamaño mediano.

La YD3150 es una fresadora de engranajes CNC de 6 ejes diseñada para la producción de engranajes de alta flexibilidad. Procesa engranajes rectos, engranajes helicoidales y ejes estriados con un diámetro máximo de pieza de trabajo de 500 mm y una capacidad de módulo de hasta 12 mm. El control coordinado multieje permite geometrías de engranajes complejas con un acabado superficial superior.

  • Pedido (cantidad mínima de pedido) :

    1
  • Origen del producto :

    China
  • Color :

    China
  • Puerto marítimo :

    Shanghai
  • Plazo de entrega :

    30
  • Peso :

    17000KG
Consulta ahora

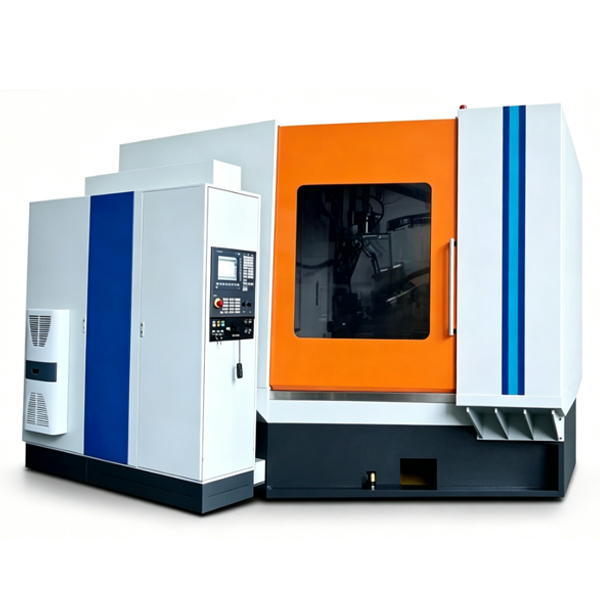

CNC control interface of YD3150

Control CNC de 1,6 ejes: Control coordinado de los ejes radial (X), tangencial (Y), axial (Z) y rotatorio del portaherramientas (A) para geometrías de engranajes complejas.



Capacidad de trabajo de 2.500 mm: El diámetro máximo permite el procesamiento de piezas en bruto de tamaño mediano para diversas aplicaciones.



Capacidad para módulos de 3,12 mm: Admite módulos de acero de hasta 12 mm para una producción de engranajes robusta.



4. Mesa de trabajo de alta precisión: El avanzado sistema de transmisión por engranajes helicoidales garantiza la precisión de indexación y la estabilidad a largo plazo.



5. Modos de mecanizado flexibles: Admite tanto el tallado en convección como el tallado convencional.



6. Mayor rigidez: Su construcción en hierro fundido con diseño acanalado minimiza las vibraciones durante el corte de materiales pesados.

especificación

Descripción

Presupuesto

Diámetro máximo de la pieza de trabajo.

500 mm

Módulo máximo

10 mm

Desplazamiento deslizante del cabezal de la placa

400 mm

Máximo giro del cabezal de la placa

±45 rad

Dimensiones máximas de la placa (diámetro × longitud)

200×240 mm

Recorrido axial máximo de la placa de cocción

200 mm

Distancia entre el centro de la placa de cocción y la mesa de trabajo

45~405 mm

Distancia entre el centro de la placa de cocción y la superficie de la mesa de trabajo.

280~680 mm

Distancia entre el centro del soporte de trabajo y la superficie de la mesa de trabajo.

390~890 mm

Ancho máximo del diente

200 mm

Diámetro del orificio de la mesa

120 mm

Velocidad del husillo

80~500 rpm

Velocidad máxima de la mesa de trabajo

50 rpm

Velocidad máxima de avance radial (eje X)

2600 mm/min

Velocidad máxima de avance tangencial (eje Y)

2000 mm/min

Velocidad de avance axial (eje Z)

2600 mm/min

Velocidad máxima de rotación del cabezal de cocción

5 rad/s

Potencia del motor principal

18,5 kW

Potencia total

50 kW/50 Hz

Peso neto

17000 kg (6 ejes) / 15000 kg (4 ejes)

Dimensiones generales

42×39×37cm

Introducción del producto

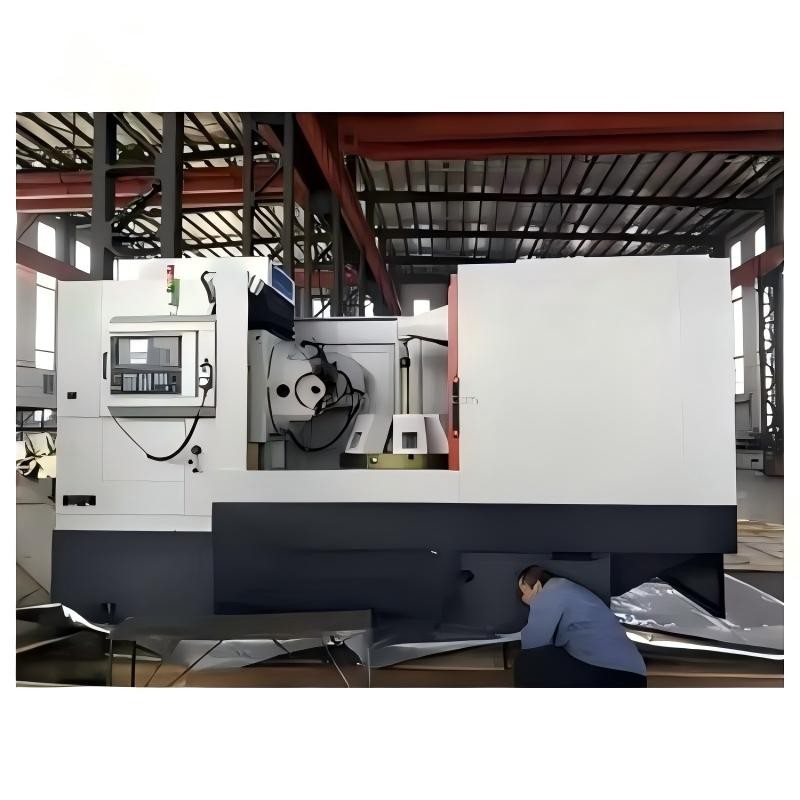

Y31800C 45KW Spindle Unit

La YD3150 representa una opción versátil para iniciarse en la tecnología de tallado de engranajes CNC de 6 ejes. Construida con una bancada rígida de hierro fundido y un accionamiento de tornillo sin fin de alta precisión, esta máquina ofrece un rendimiento de corte estable para engranajes rectos, engranajes helicoidales y ejes estriados cortos. Su sistema de control coordinado multieje, que incorpora avance radial, avance tangencial, avance axial y ejes rotatorios del portaherramientas, permite la producción de perfiles de engranajes complejos con opciones de coronación y conicidad de los dientes. El diámetro máximo de la pieza de trabajo de 500 mm y la capacidad del módulo de 12 mm la hacen adecuada para componentes de transmisión automotriz, cajas de engranajes industriales y aplicaciones en maquinaria agrícola.



JIANGSU  KINGSTON  MÁQUINA  HERRAMIENTAS GRUPO COMPAÑÍA, LTD
Jiangsu Kingston Machine Tools Group comenzó a dejar su huella en el mundo de la fabricación de metales hace 20 años, cuando en 1998 se estableció como una organización destacada dedicada a la comercialización, venta, servicio y soporte de equipos para el trabajo del metal y productos para la manipulación de materiales en el mercado internacional. Con el objetivo de ofrecer a nuestros clientes una línea de máquinas herramienta más flexible y de mayor calidad para satisfacer sus necesidades más exigentes, investigamos exhaustivamente y contactamos a los mejores fabricantes de equipos para la fabricación de metales a nivel mundial, incluyendo al mayor fabricante mundial de máquinas de tallado de engranajes, máquinas de hilado de metal CNC, prensas plegadoras y curvadoras de chapa, entre otros, para fabricar máquinas según nuestras especificaciones bajo la marca Kingston. Nuestras máquinas incluyen máquinas de tallado de engranajes, máquinas de hilado de metal CNC, máquinas hidráulicas para trabajar el hierro, prensas plegadoras, cizallas, laminadoras, dobladoras de perfiles, punzonadoras, máquinas de corte por plasma y láser, así como tornos, entre otros.

¿Por qué elegirnos?

La solución integral de carga comunitaria cubre todas las aplicaciones.

  • # Tecnología madura y estable
    Con años de experiencia en la fabricación de máquinas herramienta industriales y equipos CNC, adoptamos procesos consolidados y estables, desde el diseño estructural y la selección de componentes clave hasta el ensamblaje final de la máquina. Nuestras máquinas se caracterizan por su rendimiento fiable, baja tasa de fallos y excelente precisión, capaces de satisfacer las demandas de producción continua a largo plazo, lo que nos convierte en el socio preferido de clientes en todo el mundo.
  • # Soporte para soluciones personalizadas
    Ofrecemos soluciones exclusivas y personalizadas según las especificaciones de la pieza, la tecnología de procesamiento, la capacidad de producción y las condiciones in situ de cada cliente. Esto incluye el sistema CNC, el recorrido, la velocidad, el cambiador de herramientas, los dispositivos de fijación y la actualización de la automatización. Una sola máquina con una sola solución para ayudarle a mejorar la eficiencia, reducir costes y aumentar la competitividad.
  • # Servicio posventa completo
    Contamos con un equipo técnico y de posventa profesional para brindar instalación, puesta en marcha, capacitación operativa y asesoramiento sobre mantenimiento a nivel mundial. Servicio en línea las 24 horas. Respuesta rápida ante cualquier problema con el equipo, soporte técnico remoto oportuno y servicio in situ si es necesario, lo que garantiza una producción ininterrumpida y un uso sin preocupaciones.



Nuestra certificación

Certificaciones autorizadas, calidad estable y fiable.

Lathes manufacturer

feria de fábrica

Base de producción profesional, fortaleza en la fabricación de precisión.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Embalaje y envío

Transporte seguro y profesional, entrega puntual garantizada.

Multifunctional machine manufacturerHeavy machinery manufacturer

Preguntas frecuentes

P1: ¿Cuál es el diámetro máximo de la pieza de trabajo para la YD3150?

A1: El diámetro máximo de la pieza de trabajo es de 500 mm.



P2: ¿Cuál es la capacidad máxima del módulo?

A2: La máquina admite módulos de hasta 12 mm para materiales de acero.



P3: ¿Qué tipos de engranajes puede producir esta máquina?

A3: Engranajes rectos, engranajes helicoidales y ejes estriados cortos.



P4: ¿Cuántos ejes CNC tiene esta máquina?

A4: La YD3150 es una máquina fresadora de engranajes CNC de 6 ejes.
