Esta máquina herramienta tiene alta velocidad y gran par motor, y es adecuada para métodos de producción de lotes pequeños y medianos con múltiples variedades, con las ventajas de ahorrar equipos de proceso, acortar el ciclo de preparación de la producción, mejorar la eficiencia del trabajo, reducir los costos de producción y permitir a los usuarios obtener mayores beneficios económicos. Se utiliza ampliamente como equipo de procesamiento en industrias de fabricación mecánica, tales como maquinaria de ingeniería, material rodante, equipos de minería, motores grandes, turbinas hidráulicas, turbinas de vapor, barcos, acero, industria militar y grandes equipos de protección ambiental.
Pedido (cantidad mínima de pedido) :
1Origen del producto :
ChinaColor :
CustomizedPuerto marítimo :
ShanghaiPlazo de entrega :
30Peso :

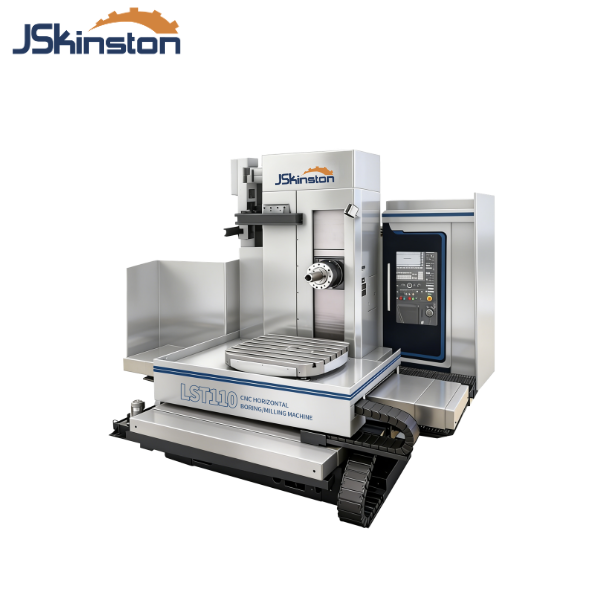

23TonMandrinadora y fresadora horizontal KST-110 de alta velocidad y gran par

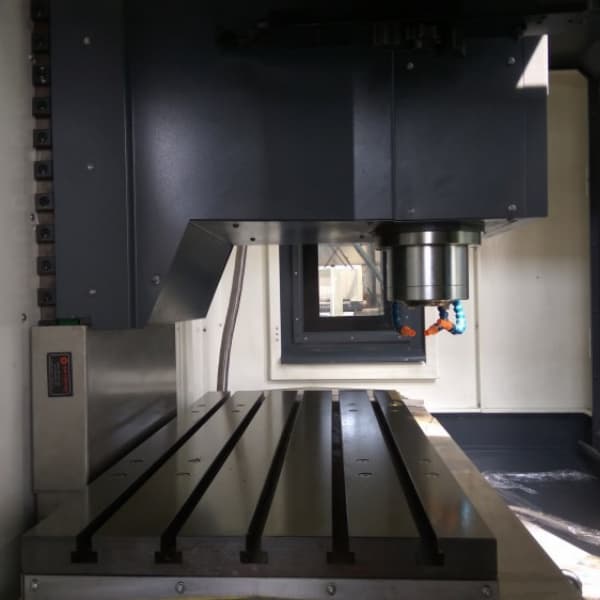

La mesa de trabajo reforzada, fabricada internamente (1000 × 1200 mm), soporta una carga máxima de 4000 kg y viene con ranuras en T de 22 mm de ancho para una sujeción segura de las piezas de trabajo.

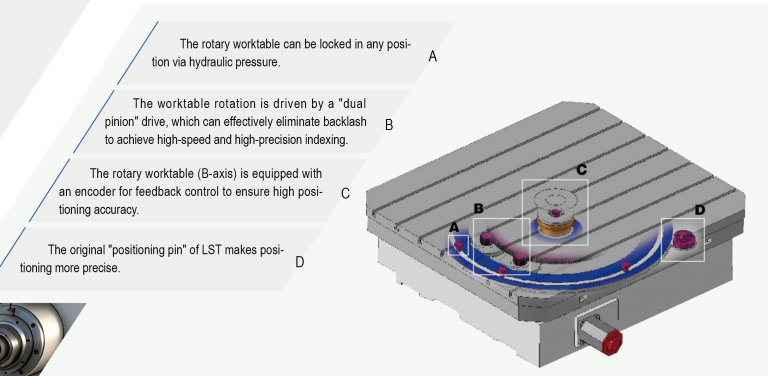

Ofrece un posicionamiento de alta precisión y una rotación completa de 360° con un paso de indexación mínimo de 0,001°.
El control de circuito cerrado con rejilla circular importada garantiza una precisión de indexación y una coaxialidad superiores durante el taladrado inverso.

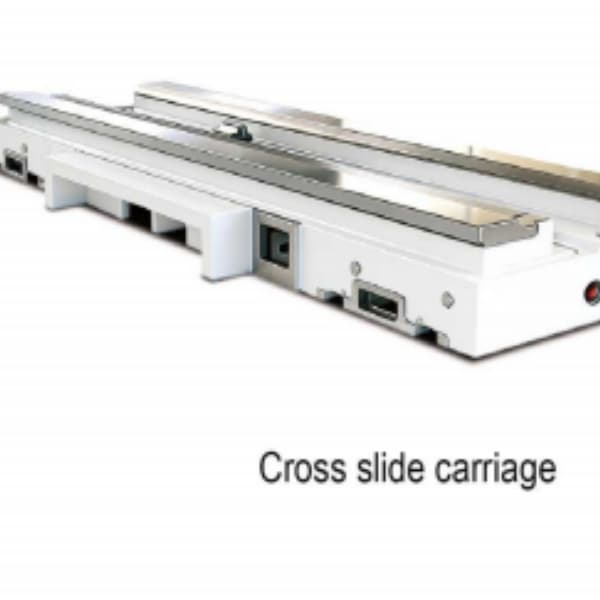

Equipada con guías lineales de rodillos para un recorrido del eje X de 1600 mm y protecciones de acero inoxidable, es resistente al polvo y al agua, y ofrece una precisión de posicionamiento con un movimiento suave.
Altamente automatizado, permite el posicionamiento rotatorio automático y el enlace multieje para completar el mecanizado de múltiples operaciones con una sola sujeción de la pieza de trabajo.
Optimizada para el mecanizado de alta resistencia con velocidades de trabajo uniformes, admite el mecanizado por los cuatro lados y el mandrinado inverso para una amplia adaptabilidad del proceso.
especificación
Elementos | Máquina CNC KST-110 |
Tamaño de la mesa | 1000*1200 mm |
Capacidad de carga máxima | 4000 kg |
Indexación mínima de la rotación de la mesa, eje B | 0,001˚ |
Diámetro del husillo retráctil | 110 mm |
Cono del husillo | BT 50 |
Velocidad del husillo | 10-2500 rpm (2 rangos) |
Potencia del motor del husillo | 18,5/22 kg |
Par máximo del husillo de fresado | 1157/1376(S1/S6) |
Resistencia axial máxima del mandrinado | 13000 N |

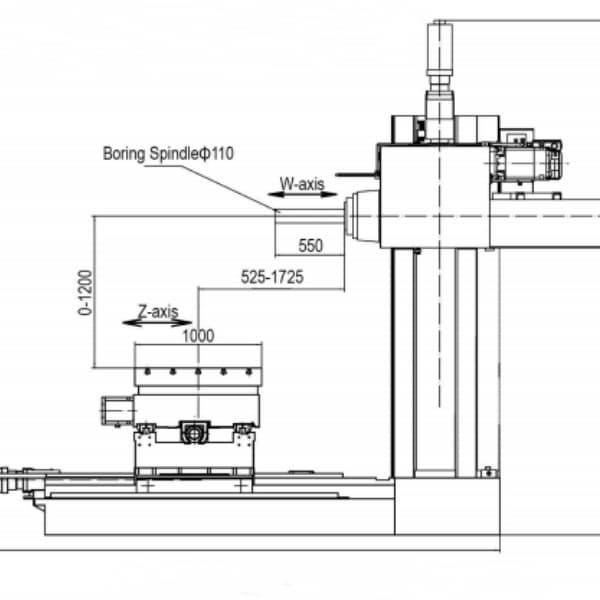

Movimiento longitudinal de la mesa, eje X | 1600 mm |
Movimiento vertical del cabezal del husillo, eje Y | 1200 mm |
Movimiento transversal de la columna, eje Z | 1200 mm |
Recorrido del husillo retráctil, eje W | 550 mm |
Velocidad rápida de los ejes X/Y/Z/W | 10/10/10/6 m/min |
Velocidad rápida del eje B | 2,78 r/min |
Cambio automático de herramientas (ATC) (opcional) | |
cono portaherramientas | MAS BT50 |
Número de posiciones de la herramienta | 40 unidades / 60 unidades（optar. ） |
Diámetro máximo de la herramienta | 125 (250 sin herramientas adyacentes) mm |
Longitud máxima de la herramienta | 400 mm |
Peso máximo de la herramienta | 25 kg |
Tiempo mínimo de cambio de herramienta (TT) | 15 segundos |
Precisión de posicionamiento (ejes X / Y / Z) | 0,025 mm |
Precisión de repetibilidad (ejes X / Y / Z) | 0,013 mm |
Precisión de posicionamiento del eje W | 0,025 mm |
Repetibilidad del eje W | 0,013 mm |
Precisión de posicionamiento del eje B | 10” |
Repetibilidad del eje B | 6” |
Consumo total de energía | 75 kVA |
Volumen del depósito de refrigerante | 250 litros |
Volumen del depósito de lubricación | 3 litros * 2 juegos |
Sistema CNC | Siemens SINUMERIK 828D, pantalla TFT de 10,4” |
Guías de los ejes X/Y/Z | X/Z: Guías lineales Y: Guías de caja |
Tamaño de la máquina | 5100*6100*4200 mm |
Peso de la máquina | 23000 kg |
Ventajas del producto

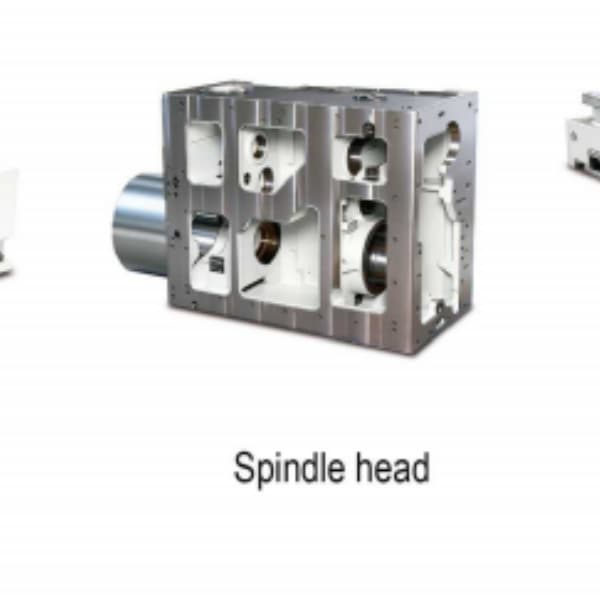

Adopta una estructura de equilibrado con rodamientos importados de NSK y cilindros hidráulicos, lo que proporciona una excelente precisión de transmisión, y el equipo funciona de forma fluida y fiable.
La guía adopta un diseño de protección diferenciado, equipado con un sistema centralizado de lubricación automática temporizada y cuantitativa, además de un sistema de lubricación por pulverización con enfriador de aceite, lo que prolonga eficazmente la vida útil de los componentes.
¿Por qué elegirnos?
Tecnología madura y estable Soporte para soluciones personalizadas Servicio posventa completo
Nuestra certificación
Certificaciones autorizadas, calidad estable y fiable.

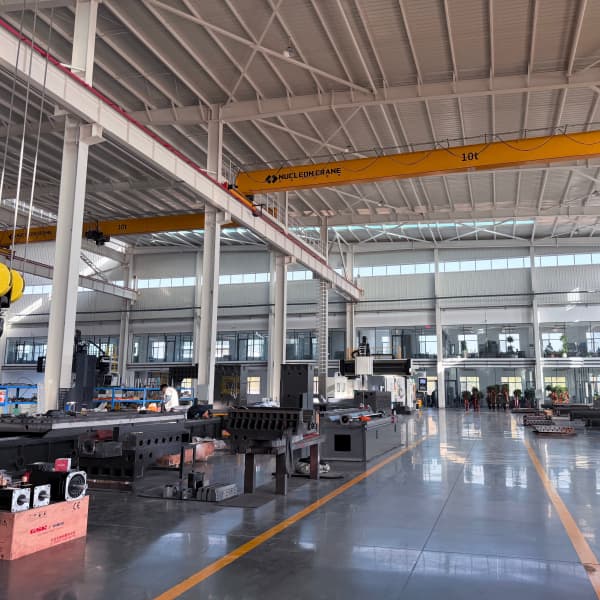

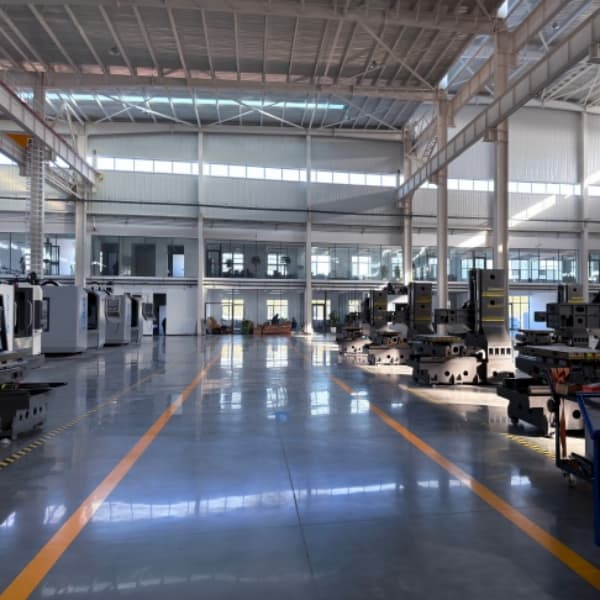

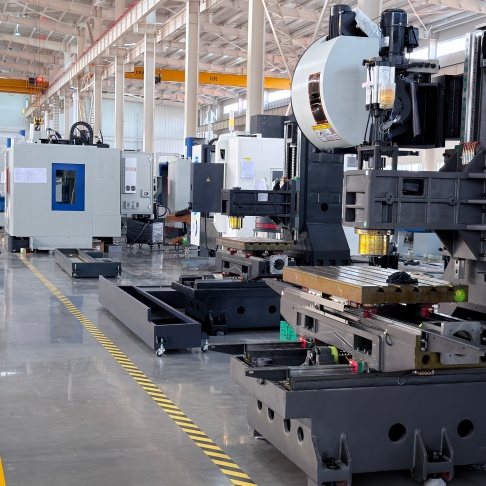

feria de fábrica
Base de producción profesional, fortaleza en la fabricación de precisión.
Embalaje y envío
Transporte seguro y profesional, entrega puntual garantizada.
