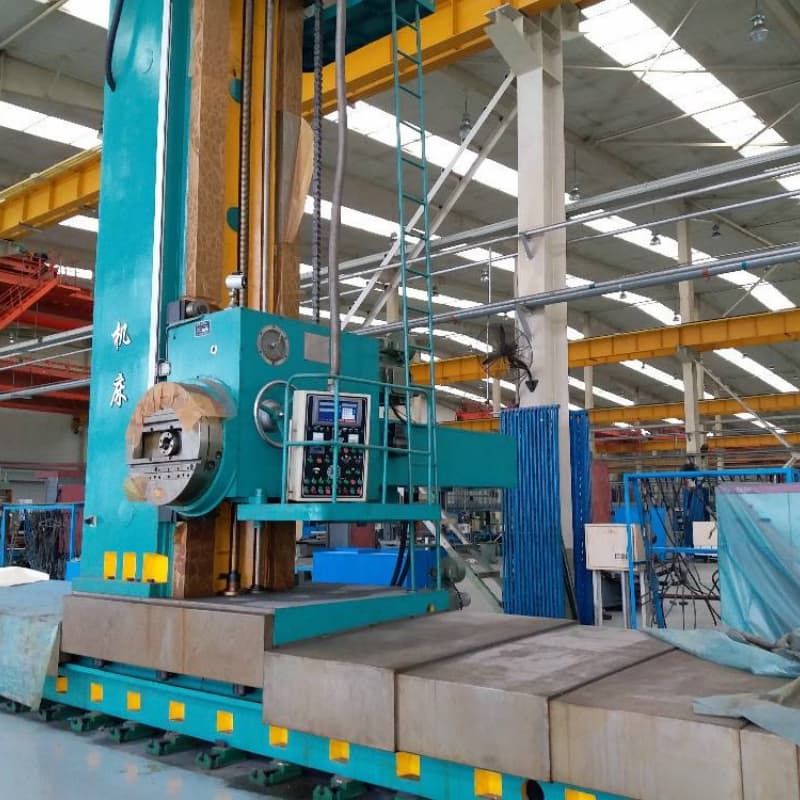

Máquina mandrinadora de pisos de alimentación automática y control CNC para orificios lisos

Uso y características de la máquina perforadora de piso serie TX6216E

1. Sistema de transmisión principal

La transmisión principal de la TX6216E utiliza un motor de CC para la regulación continua de la velocidad, además de 4 etapas de velocidad mecánicas controladas mediante una manivela. El giro del husillo se puede invertir mediante el motor.

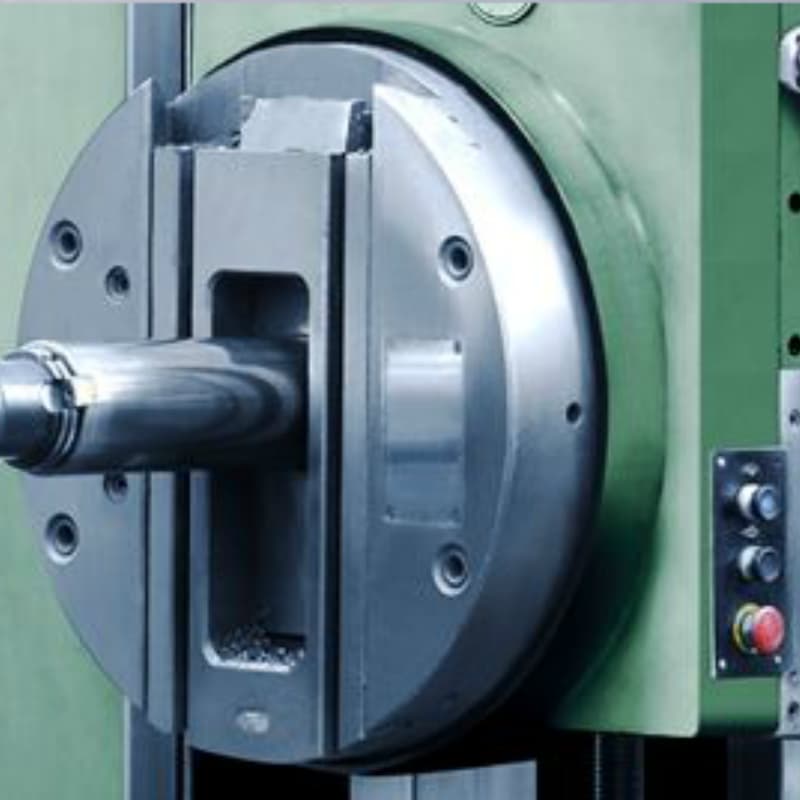

2. Conducción de frente

El cabezal de mecanizado gira con el husillo hueco (accionado por una llave de extremo) y acciona el avance radial del carro mediante un mecanismo planetario. Adopta una transmisión sin holgura para evitar que la herramienta de corte se caiga.

3. Otros movimientos

Los motores de CA impulsan el movimiento axial del husillo, el movimiento radial del portaherramientas del cabezal de mecanizado, el movimiento vertical del cabezal y el movimiento longitudinal de la columna frontal. La velocidad continua se obtiene mediante una etapa de velocidad mecánica II más una regulación eléctrica, controlada por embragues electromagnéticos (solo el portaherramientas radial del cabezal de mecanizado utiliza un embrague hidráulico). Todos los movimientos pueden invertirse mediante el motor.

4. Carro deslizante

El carro deslizante está equipado con un dispositivo de sujeción para un funcionamiento cómodo y fiable, y para reducir la intensidad del trabajo.

5. Guías

Las guías del carro deslizante y del cabezal están recubiertas con bandas blandas para reducir los coeficientes de fricción estática y dinámica y garantizar un funcionamiento estable.

6. Estructuras de transmisión

El movimiento de la columna se acciona mediante engranajes y cremallera; el movimiento del cabezal y de la barra de mandrinar se realiza mediante husillo y tuerca.

7. Lubricación y protección

El sistema de lubricación hidráulica utiliza componentes hidráulicos nacionales de primeras marcas. Las guías y los husillos se lubrican automáticamente. La guía de bancada está equipada con una protección de acero inoxidable.

Huso
Diámetro	Φ160 mm
Agujero cónico	Métrica 80
Rotación (sin pasos)	1,8～500 r/min
Rango de alimentación (continuo)	0,45～1500 mm/min
Desplazamiento axial máximo	1200 mm
Velocidad rápida	1500 mm/min
Distancia desde el centro del husillo hasta la plataforma (min.)	600 mm
Máximo.	3600 mm
Diámetro máximo del agujero de perforación	Φ750 mm
Fuerza de resistencia máxima de la alimentación	3920 kg
Par de apriete máximo	490 kg.m
Portaherramientas radial del cabezal de refrentado
Rotación (sin pasos)	1,8～120 rpm
Rango de alimentación (continuo)	0,21～750 mm/min
Viaje máximo	220 mm
Velocidad rápida	750 mm/min
Diámetro máximo de torneado frontal	Φ1000 mm
Diámetro máximo del agujero de perforación	Φ1000 mm
Clavijero
Desplazamiento vertical máximo (eje Y)	3000 mm
Rango de alimentación (continuo)	5～1500 mm/min
Velocidad rápida	1500 mm/min
Columna frontal
Desplazamiento horizontal máximo (eje X)	8000 mm
Rango de alimentación (continuo)	5～1500 mm/min
Velocidad rápida	1500 mm/min

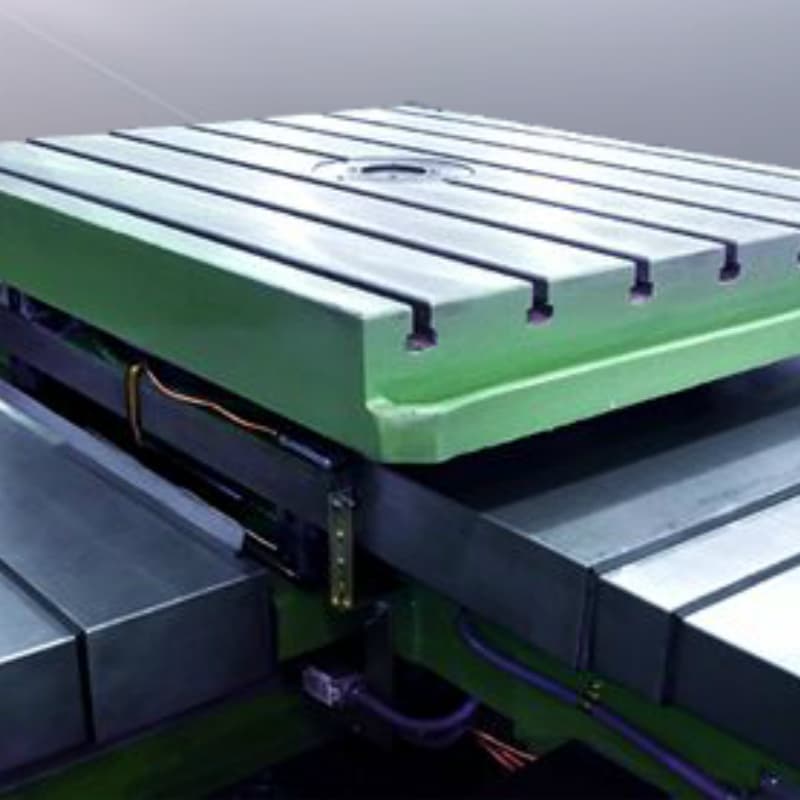

Plataforma (pedido especial)
Dimensiones de la plataforma	4500×1800×400
Área (largo × ancho)	5400×4500 mm
Capacidad de carga máxima	15 t/㎡
Fuerza
Motor principal Z4－160/31	30 kW 1500 rpm
Motor de alimentación	7,5 kW 1500 rpm
Dimensiones generales (largo × ancho × alto)	12600×8802×7000 mm
Peso total (aproximado)	67t

Ventajas del producto

•
• 1. Precisión y consistencia inigualables. Nuestra mandrinadora CNC, con su avanzado sistema CNC y husillo de alta precisión, alcanza una exactitud a nivel micrométrico (±0,005 mm). La compensación inteligente de errores garantiza una calidad de producción en masa uniforme para piezas aeroespaciales y automotrices.
•
• 2. Alta eficiencia y automatización para reducir costos. La mandrinadora automática CNC completa permite un funcionamiento continuo con menos mano de obra. El proceso multiproceso integrado (mandrinado/fresado/taladrado/roscado) y la sujeción única aumentan la eficiencia entre un 30 % y un 50 %, y la configuración rápida reduce el tiempo de inactividad.
•
• 3. Gran versatilidad y personalización. Tipos: mandrinadora horizontal/vertical/de agujeros profundos/portátil, apta para acero/hierro fundido/aluminio. Diámetro de mandrinado de 4 mm a 2000 mm, carrera personalizable para la mayoría de las necesidades industriales.

JIANGSU  KINGSTON  MÁQUINA  HERRAMIENTAS GRUPO COMPAÑÍA, LTD

Jiangsu Kingston Machine Tools Group comenzó a dejar su huella en el mundo de la fabricación de metales hace 20 años, cuando en 1998 se estableció como una organización destacada dedicada a la comercialización, venta, servicio y soporte de equipos para el trabajo del metal y productos para la manipulación de materiales en el mercado internacional. Con el objetivo de ofrecer a nuestros clientes una línea de máquinas herramienta más flexible y de mayor calidad para satisfacer sus necesidades más exigentes, investigamos exhaustivamente y contactamos a los mejores fabricantes de equipos para la fabricación de metales a nivel mundial, incluyendo al mayor fabricante mundial de máquinas de tallado de engranajes, máquinas de hilado de metal CNC, prensas plegadoras y curvadoras de chapa, entre otros, para fabricar máquinas según nuestras especificaciones bajo la marca Kingston. Nuestras máquinas incluyen máquinas de tallado de engranajes, máquinas de hilado de metal CNC, máquinas hidráulicas para trabajar el hierro, prensas plegadoras, cizallas, laminadoras, dobladoras de perfiles, punzonadoras, máquinas de corte por plasma y láser, así como tornos, entre otros.

¿Por qué elegirnos?

• Tecnología madura y estable

  Con años de experiencia en la fabricación de máquinas herramienta industriales y equipos CNC, adoptamos procesos consolidados y estables, desde el diseño estructural y la selección de componentes clave hasta el ensamblaje final de la máquina. Nuestras máquinas se caracterizan por su rendimiento fiable, baja tasa de fallos y excelente precisión, capaces de satisfacer las demandas de producción continua a largo plazo, lo que nos convierte en el socio preferido de clientes en todo el mundo.
• Soporte para soluciones personalizadas

  Ofrecemos soluciones exclusivas y personalizadas según las especificaciones de la pieza, la tecnología de procesamiento, la capacidad de producción y las condiciones in situ de cada cliente. Esto incluye el sistema CNC, el recorrido, la velocidad, el cambiador de herramientas, los dispositivos de fijación y la actualización de la automatización. Una sola máquina con una sola solución para ayudarle a mejorar la eficiencia, reducir costes y aumentar la competitividad.
• Servicio posventa completo

  Contamos con un equipo técnico y de posventa profesional para brindar instalación, puesta en marcha, capacitación operativa y asesoramiento sobre mantenimiento a nivel mundial. Servicio en línea las 24 horas. Respuesta rápida ante cualquier problema con el equipo, soporte técnico remoto oportuno y servicio in situ si es necesario, lo que garantiza una producción ininterrumpida y un uso sin preocupaciones.

Nuestra certificación

Certificaciones autorizadas, calidad estable y fiable.

--------------占位---------------

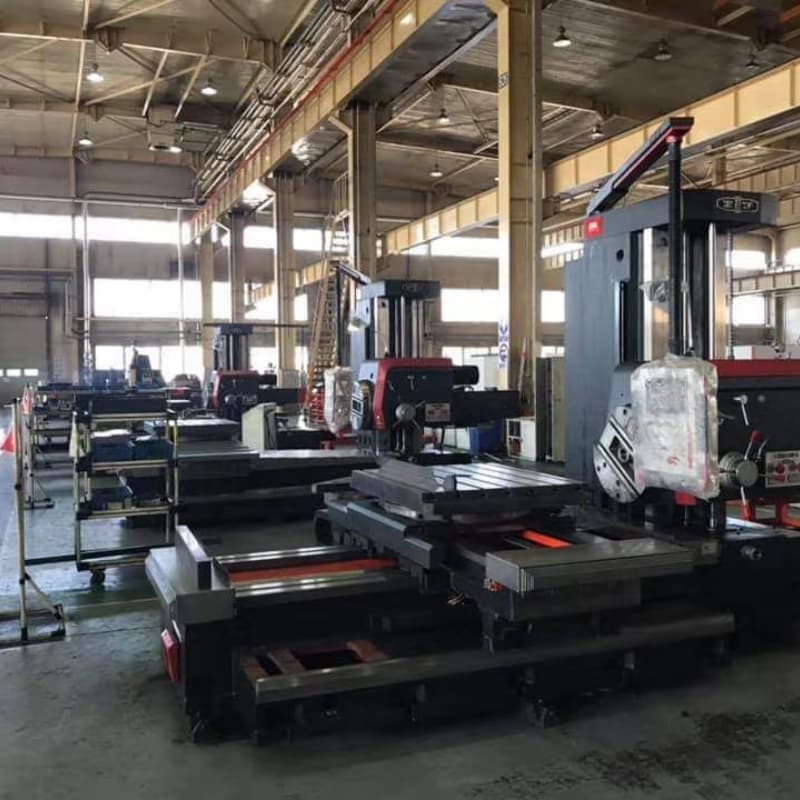

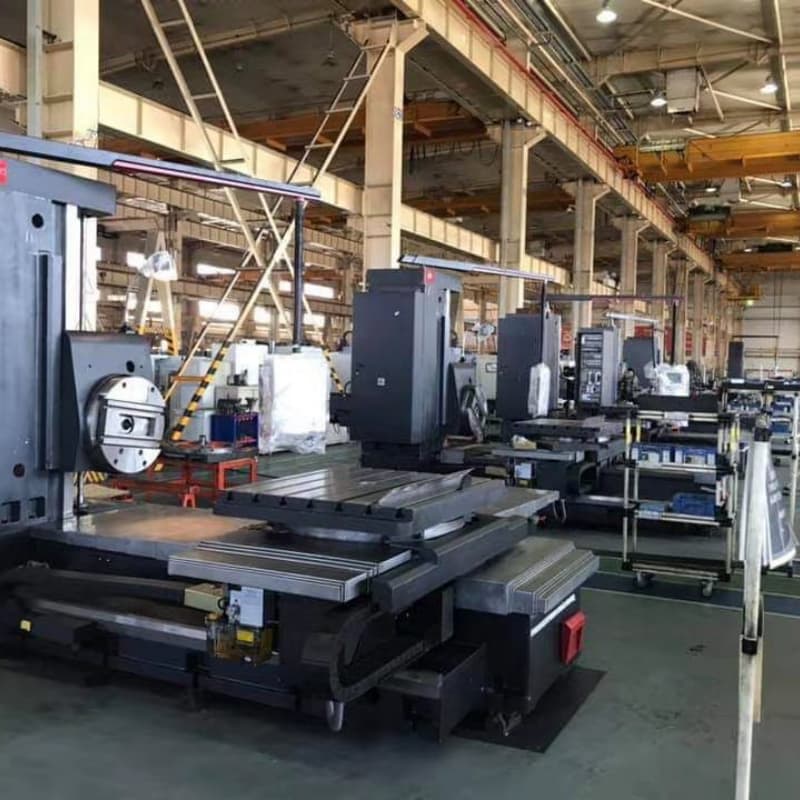

feria de fábrica

Base de producción profesional, fortaleza en la fabricación de precisión.

Embalaje y envío

Transporte seguro y profesional, entrega puntual garantizada.



Preguntas frecuentes

P1: ¿Para qué tipo de piezas es más adecuada la máquina fresadora y mandrinadora CNC?



Se utiliza principalmente para piezas de cajas complejas, moldes, marcos y piezas de gran tamaño que requieren mandrinado, fresado, taladrado y roscado simultáneamente.



P2: ¿Cuál es la diferencia entre las máquinas de mandrinado y fresado CNC de 3, 4 y 5 ejes?



El sistema de 3 ejes realiza el procesamiento planar básico; el de 4 ejes añade un eje rotatorio para arcos/superficies; el de 5 ejes permite el procesamiento complejo de superficies 3D y de múltiples ángulos.



P3: ¿Cuál es la diferencia entre una fresadora y mandrinadora CNC y un centro de mecanizado?



La máquina de mandrinar y fresar CNC se centra en el mandrinado de alta precisión y el fresado pesado; el centro de mecanizado es más adecuado para piezas generales con un cambio de herramienta más rápido.



P4: ¿Es la mandrinadora y fresadora CNC adecuada para el desbaste y el acabado?



Sí. Posee una alta rigidez para el desbaste y una alta precisión para el acabado, siendo apto para todas las etapas del proceso.



P5: ¿Cómo elegir la carrera adecuada para una máquina de mandrinar y fresar CNC?



Elija según el tamaño de la pieza de trabajo, el rango de procesamiento y el espacio de operación, asegurándose de que el recorrido X/Y/Z cubra toda la pieza de trabajo.
