A máquina perforadora Es una máquina herramienta esencial para el mecanizado de metales, utilizada principalmente para el procesamiento de agujeros. Realiza taladrado, escariado, avellanado, refrentado y roscado mediante el movimiento de rotación y avance de las herramientas de corte. Los distintos tipos de taladradoras presentan diferentes configuraciones estructurales para adaptarse a diversos escenarios de procesamiento.

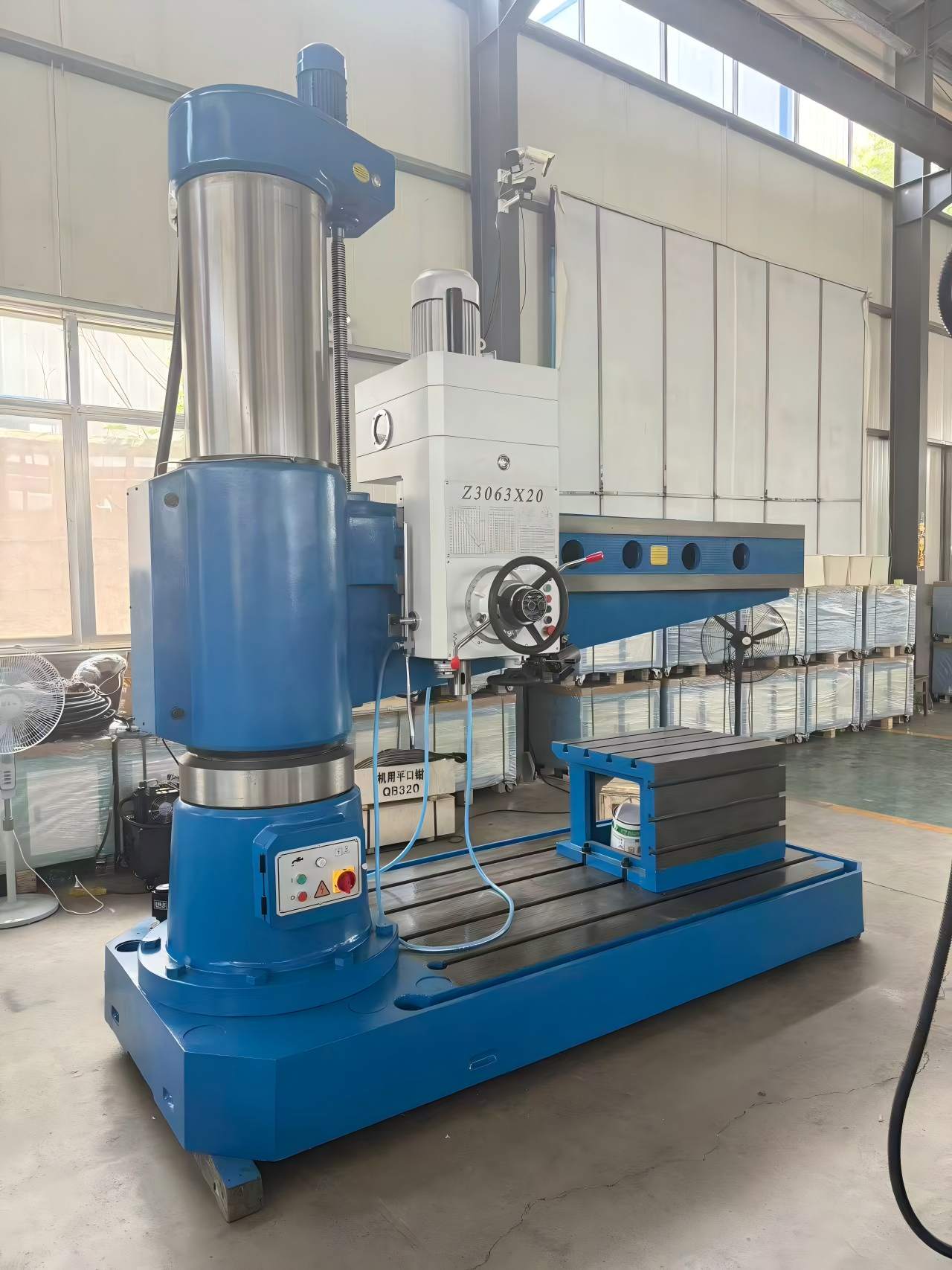

Máquinas perforadoras radiales son el tipo más utilizado en talleres de trabajo pesado. La base es una robusta estructura de hierro fundido con ranuras en T para sujetar piezas o mesas de trabajo y soportar cargas de corte. Soporta la columna interior. La columna consta de una columna interior y una columna exterior. La columna interior está fijada a la base. La columna exterior se acopla a la columna interior y puede girar junto con el brazo radial con unidades de bloqueo. El brazo radial está montado en la columna exterior. Puede elevarse y descender y girar 360 grados. La caja del husillo se desliza horizontalmente a lo largo de su guía, y su movimiento de elevación es accionado por un motor de elevación. La caja del husillo se asienta sobre la guía del brazo radial. En su interior se encuentran engranajes de cambio y mecanismos de avance para ofrecer velocidades de husillo y velocidades de avance variables. Puede deslizarse lateralmente y está equipada con un dispositivo de bloqueo. La unidad del husillo tiene un orificio cónico Morse para sujetar brocas, escariadores y machos de roscar, proporcionando el movimiento rotatorio principal y el movimiento de avance axial. El mecanismo de bloqueo puede ser hidráulico o mecánico. Bloquea la columna, el brazo radial y la caja del husillo durante el mecanizado para evitar desplazamientos y vibraciones. Las versiones hidráulicas ofrecen un bloqueo síncrono para las tres partes. La mesa de trabajo sujeta las piezas y, en algunos modelos, se puede desmontar. Las piezas de gran tamaño se pueden sujetar directamente en las ranuras en T de la base. El sistema eléctrico incluye el motor principal, el motor de elevación, los pulsadores y los circuitos de control.

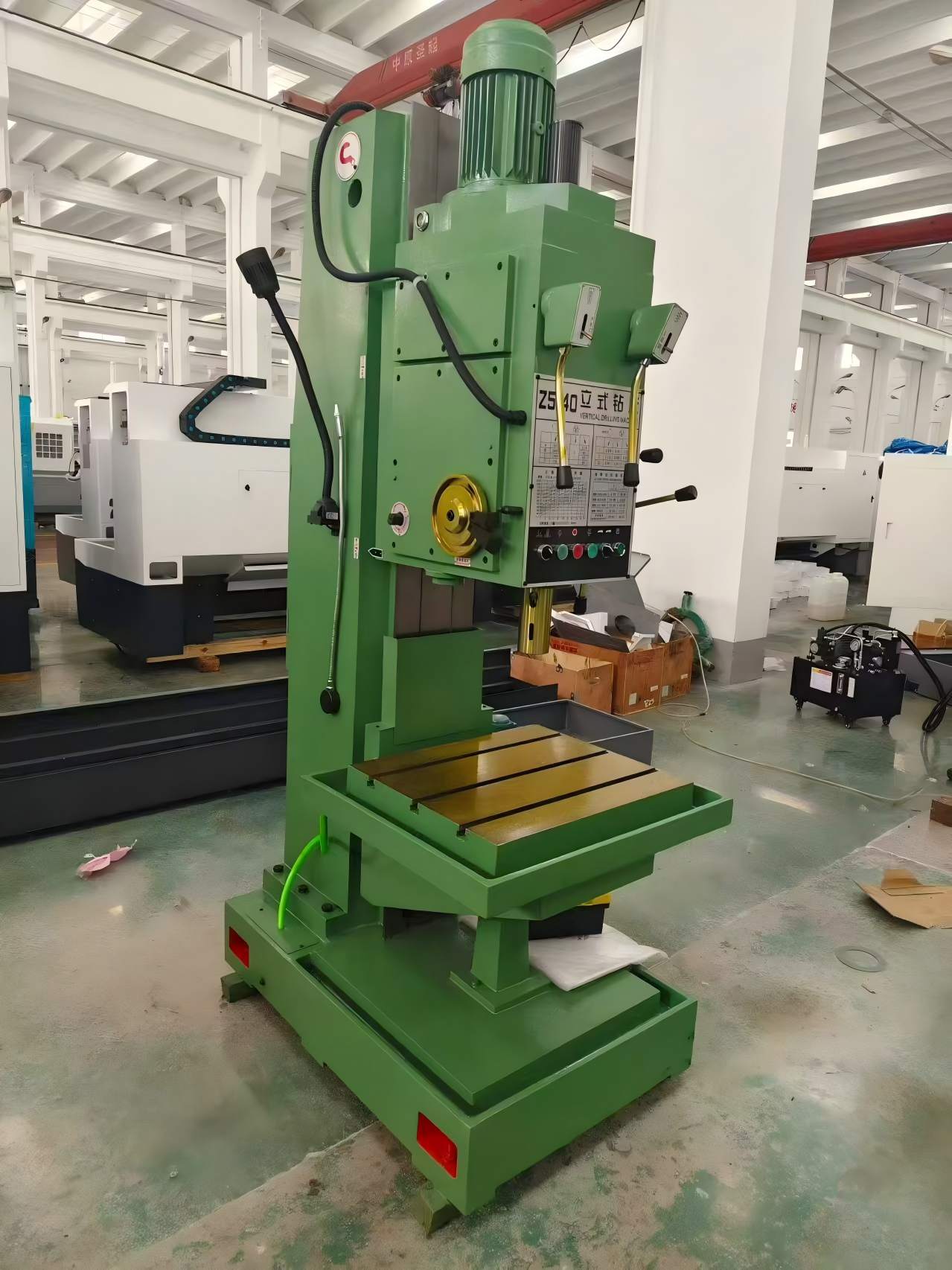

Máquinas perforadoras verticales Consta de base, columna cuadrada, caja del husillo, husillo, mesa de trabajo regulable en altura, mecanismo de control de avance y sistema de control eléctrico. La base soporta toda la máquina mediante ranuras en T para la sujeción de la pieza. La caja del husillo y la mesa de trabajo se desplazan verticalmente a lo largo de la guía de la columna cuadrada. La caja del husillo permite el cambio de velocidad y el control de avance. El husillo sujeta las herramientas de corte y realiza los movimientos de rotación y avance. El avance puede ser manual o automático. En el caso de taladros verticales, los operarios ajustan la posición de los orificios moviendo las piezas en lugar de desplazar la máquina, por lo que no es posible un ajuste de posición de amplio rango.
Las taladradoras de banco son equipos de perforación compactos y de tamaño reducido. Sus partes principales son la base, la columna, el cabezal (caja del husillo), el husillo, la mesa de trabajo y la manivela de avance. Todas las operaciones de avance se realizan manualmente.
Preguntas frecuentes
P1: ¿Cuáles son los principales tipos de máquinas perforadoras?
A1: Taladro radial, taladro vertical y taladro de banco para diferentes tamaños de piezas de trabajo.
P2: ¿Cuál es la característica del taladro radial Z30?
A2: El brazo radial puede girar y elevar, sin necesidad de mover piezas de trabajo pesadas.
P3: ¿Bloqueo hidráulico frente a bloqueo mecánico?
A3: El bloqueo hidráulico permite un bloqueo síncrono para una mayor rigidez y estabilidad.
P4: ¿Qué herramientas se pueden instalar en el husillo?
A4: Brocas, escariadores, machos de roscar mediante orificio cónico Morse.
P5: ¿Qué procesos pueden realizar las máquinas perforadoras?
A5: Taladrado, escariado, avellanado, refrentado y roscado.
