Máquinas talladoras de engranajes | Las máquinas herramienta fundamentales de la fabricación de engranajes y la piedra angular de la industria de la transmisión

Introducción

Los engranajes son las “uniones” de la transmisión mecánica. Desde transmisiones y reductores de automóviles hasta cajas de engranajes de turbinas eólicas y motores de maquinaria de construcción, todos los equipos que requieren transmisión de potencia dependen de engranajes. máquina talladora de engranajes Es la máquina herramienta más utilizada para la producción en masa de engranajes cilíndricos, ocupando sistemáticamente el primer lugar en cuanto a superficie instalada en el sector de la fabricación de engranajes. En este número, analizaremos los principios, los tipos de máquinas, los procesos y el valor industrial de las fresadoras de engranajes.

I. Principios de procesamiento de la máquina talladora de engranajes

Los engranajes se fabrican mediante el método de generación, cuyos componentes principales son la fresa y el husillo de la pieza. La fresa se asemeja a un engranaje helicoidal, con sus filos de corte cubiertos de dientes. La máquina controla con precisión la relación entre la velocidad de rotación de la fresa y la velocidad de indexación de la pieza en bruto. A medida que la fresa gira y corta, se desplaza axialmente a lo largo de la pieza en bruto. Mediante este movimiento de engranaje, fresa continuamente un perfil de diente involuta estándar sobre la pieza en bruto. En resumen: la fresa y la pieza en bruto simulan el engranaje de un tornillo sin fin y una rueda helicoidal, cortando al mismo tiempo que engranan para fresar todos los dientes en una sola pasada.

II. Clasificaciones comunes de las máquinas talladoras de engranajes

1. Máquinas convencionales de tallado de engranajes mecánicosAdecuado para el mecanizado general de engranajes de tamaño pequeño a mediano, como piñones de transmisión y engranajes de maquinaria agrícola. Ofrece una alta rentabilidad con una estructura de transmisión mecánica tradicional;

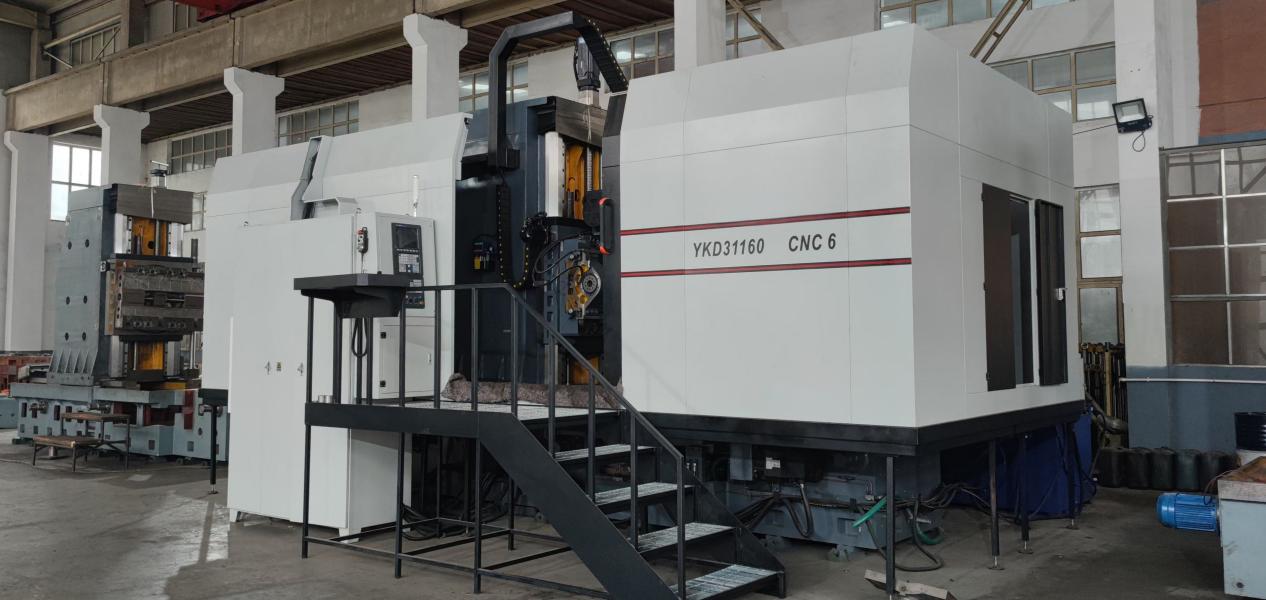

2. Máquinas de tallado CNC: Equipadas con un sistema CNC totalmente controlado por servomotores e interpolación de 4 ejes/5 ejes, logran grados de precisión 6-7. Adecuadas para engranajes de alta precisión para automóviles y turbinas eólicas, con funciones automáticas de cambio de marchas y avance;

3. Máquinas de tallado de engranajes de gran tamaño para uso en suelo: Diseñadas para engranajes de módulo extragrande utilizados en minería, energía eólica y aplicaciones marinas, capaces de procesar piezas con diámetros de hasta varios metros. Se trata de máquinas especializadas para aplicaciones industriales de alta exigencia.

III. Ventajas de las fresadoras de engranajes frente a otros equipos de mecanizado de engranajes.

1. Alta eficiencia de mecanizado: Completa todas las ranuras de los dientes en una sola pasada; en comparación con las máquinas de tallado de engranajes, la eficiencia de producción para engranajes cilíndricos de gran volumen es más del doble;

2. Gran versatilidad: Con tan solo cambiar las fresas de tallado, la máquina puede procesar engranajes cilíndricos de dientes rectos y helicoidales con diferentes tamaños de módulo y número de dientes;

3. Costes controlables: Las fresas de tallado son menos costosas que las fresas de conformado, lo que se traduce en menores costes unitarios de procesamiento para la producción en masa a gran escala.

Limitaciones: No se pueden procesar engranajes internos ni engranajes de ranura estrecha de doble hilera; para estas piezas, normalmente se utilizan máquinas de tallado de engranajes como solución complementaria.

IV. Escenarios de aplicación posteriores

1. Industria automotriz: engranajes de transmisión, engranajes diferenciales y conjuntos de engranajes reductores para vehículos eléctricos de nueva energía (el mercado principal para las máquinas fresadoras CNC);

2. Maquinaria general: Engranajes para reductores, compresores de aire y transmisiones de maquinaria agrícola;

3. Equipos de alta gama: Engranajes grandes para cajas de engranajes de turbinas eólicas, engranajes de transmisión hidráulica para maquinaria de construcción y engranajes de transmisión de potencia marina.

V. Tendencias de la industria

El auge de los vehículos de nueva energía ha impulsado un aumento considerable en la demanda de fresadoras de engranajes de alta precisión. El tallado en seco (un proceso ecológico que no utiliza aceite de corte) y el tallado a alta velocidad se han consolidado como nuevas tendencias tecnológicas. Las fresadoras de engranajes convencionales, a menudo obsoletas, se están modernizando gradualmente con sistemas CNC, y la fabricación de engranajes está evolucionando hacia una mayor precisión, automatización e inteligencia.
