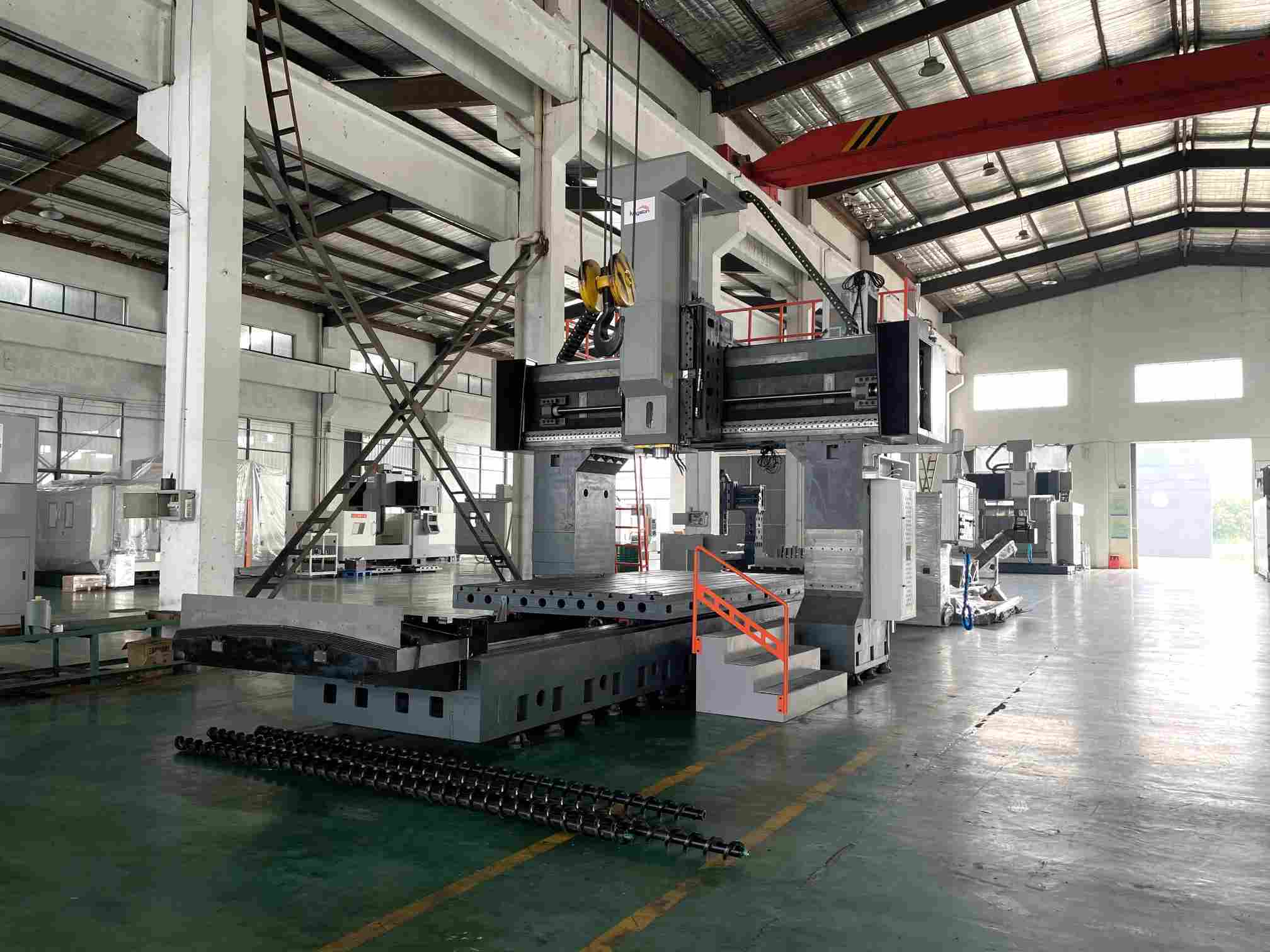

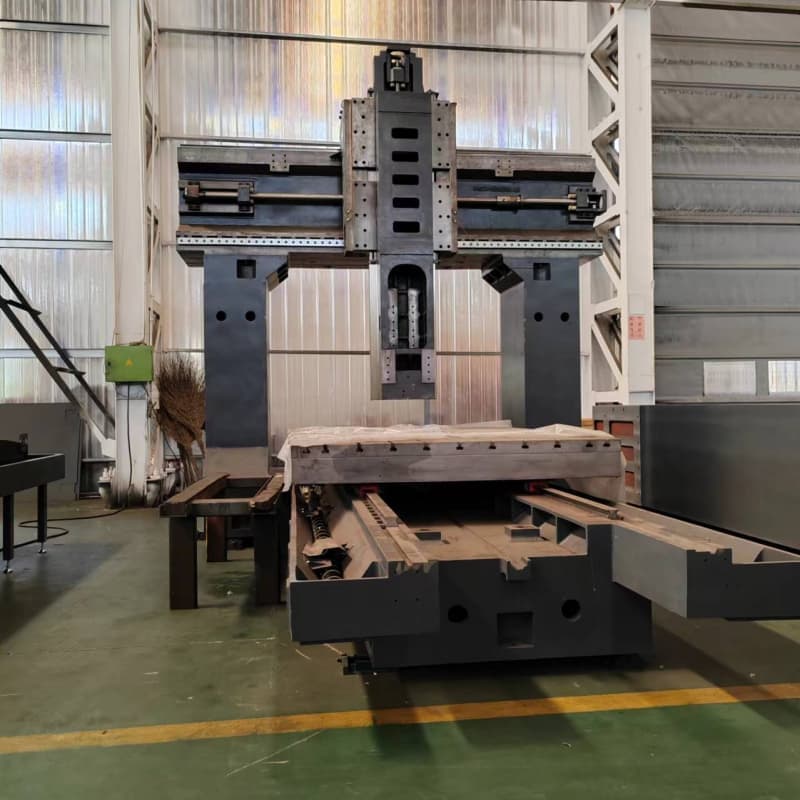

El centro de mecanizado pórtico CNC XH3022 es una máquina pórtico de gran tamaño y altas prestaciones, diseñada para la fabricación industrial a gran escala y el mecanizado de componentes pesados y complejos. Su diseño de pórtico cerrado de doble columna y su construcción en hierro fundido de alta densidad le confieren una excepcional resistencia estructural y una excelente capacidad antichoque. Gracias a su amplio recorrido de trabajo y su extrema capacidad de carga, puede procesar fácilmente moldes extragrandes, componentes de acero estructural y piezas de ingeniería pesadas que las máquinas estándar no pueden mecanizar.
Pedido (MOQ) :
1Origen del producto :
ChinaColor :
CustomizedPuerto de embarque :
ShanghaiPlazo de entrega :
30Peso :
23TonFresadora CNC tipo pórtico XH3022 de alta calidad y gran capacidad de carga

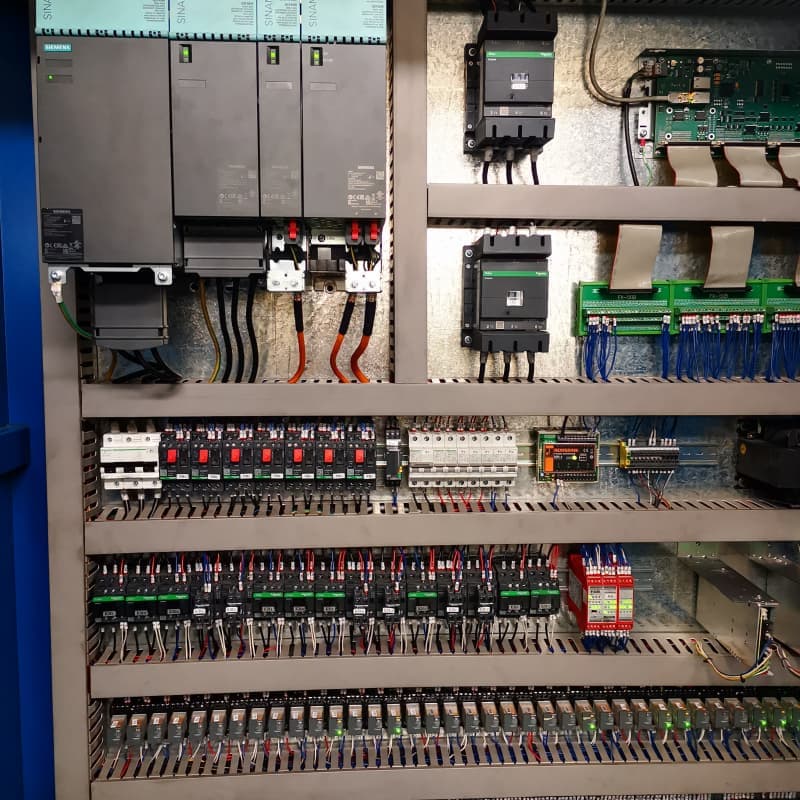

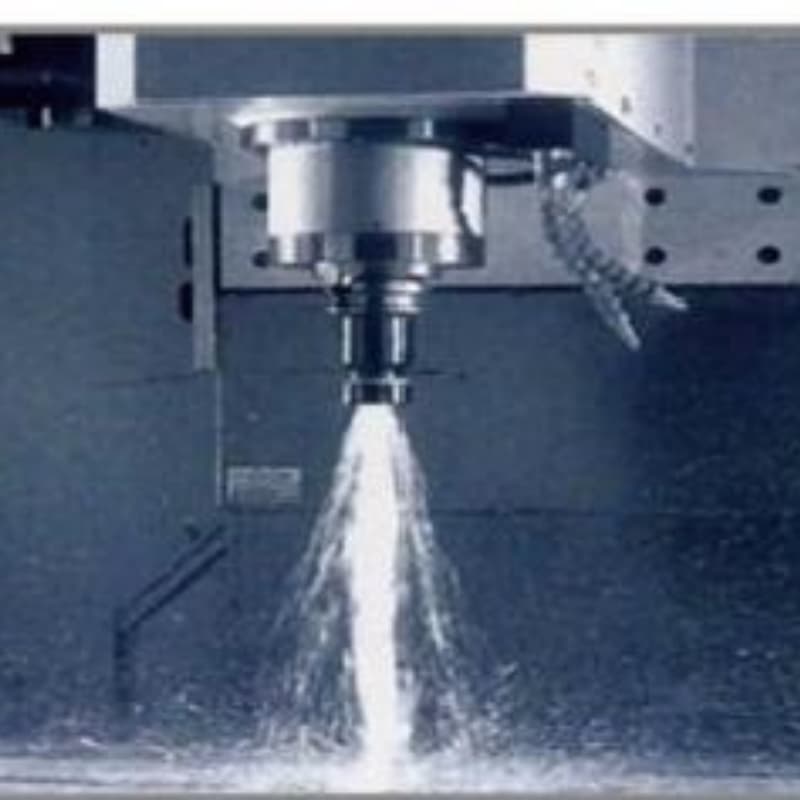

Integrada con un sistema de control CNC inteligente y servomotores de grado industrial, la XH3022 ofrece una precisión dinámica constante y un funcionamiento continuo y fiable incluso bajo cargas pesadas. Su husillo mejorado y su robusta estructura mecánica logran un equilibrio entre una alta tasa de remoción de material y un excelente acabado superficial, lo que permite realizar tanto tareas de remoción de material pesado como de acabado de alta precisión. Se utiliza ampliamente en maquinaria pesada, componentes para la industria de energías renovables, grandes talleres de moldeo y la producción de piezas personalizadas de alta resistencia.
Gracias a su diseño optimizado del movimiento del pórtico, su protección sellada y su sistema operativo humanizado, el XH3022 se convierte en un equipo de procesamiento fundamental para la industria pesada, las grandes fábricas de moldes y la fabricación de piezas no estándar a gran escala.
especificación
Especificación | unidad | XH3022 |
ancho de la mesa | mm | 1500 |
longitud de la mesa | mm | 3000 |
Carga máxima de la tabla | KG | 8000 |
Ranuras en T (ancho/distancia/número) |
| 22*160*9 |
Desplazamiento del eje X | mm | 3100 |
Desplazamiento del eje Y | mm | 1900 |
Recorrido del eje Z | mm | 900 |
Distancia desde la punta del husillo hasta la mesa de trabajo | mm | 150-1050 |
Distancia entre dos columnas | mm | 1900 |
Cono del husillo |
| BT50-190 |
Motor del husillo | KW | 15/18.5 |
Velocidad del husillo | rpm | 6000 |

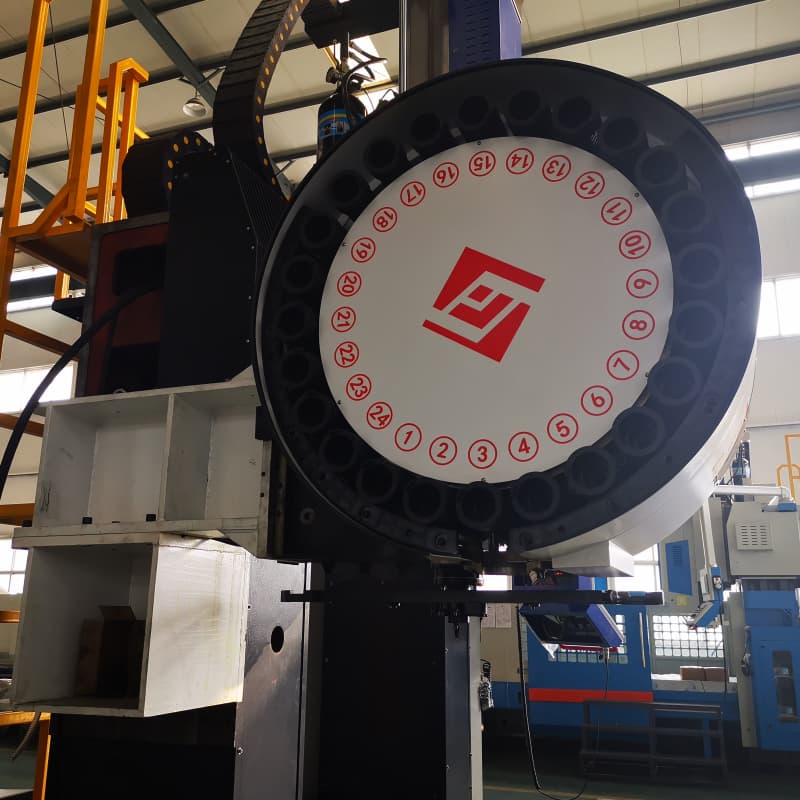

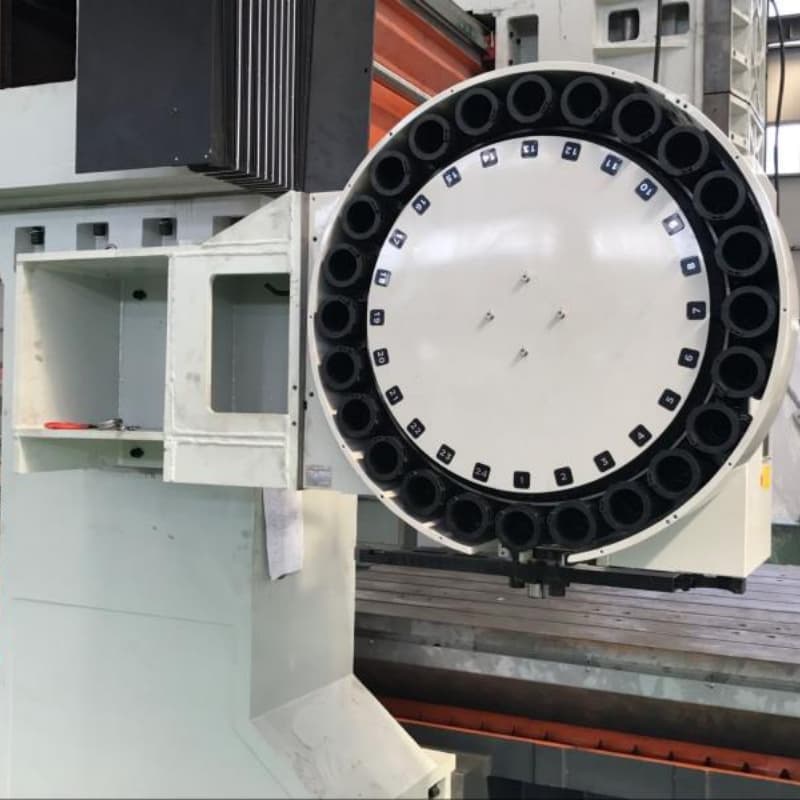

Capacidad del cargador |
| 24 |
Velocidad de avance (ejes X/Y/Z) | mm/min | 1-8000 |
Velocidad de avance rápida (ejes X/Y/Z) | m/min | 12/12/10 |
Precisión de posicionamiento-X | mm | 0,020 |
Precisión de posicionamiento-Y | mm | 0,015 |
Precisión de posicionamiento-Z | mm | 0,015 |
Repetibilidad Precisión de posicionamiento-X | mm | 0,012 |
Repetibilidad Precisión de posicionamiento-Y | mm | 0,010 |
Repetibilidad Precisión de posicionamiento-Z | mm | 0,010 |
Dimensión | mm | 8300*4300*4900 |
Peso | T | 23 |
Ventajas del producto





¿Por qué elegirnos?
Nuestra certificación
Certificaciones autorizadas, calidad estable y fiable.

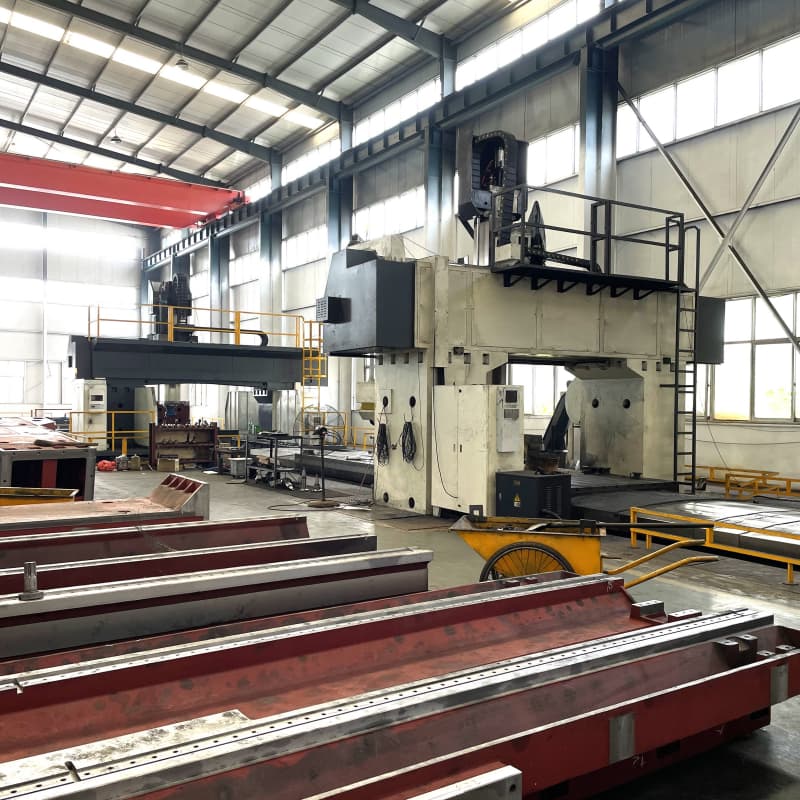

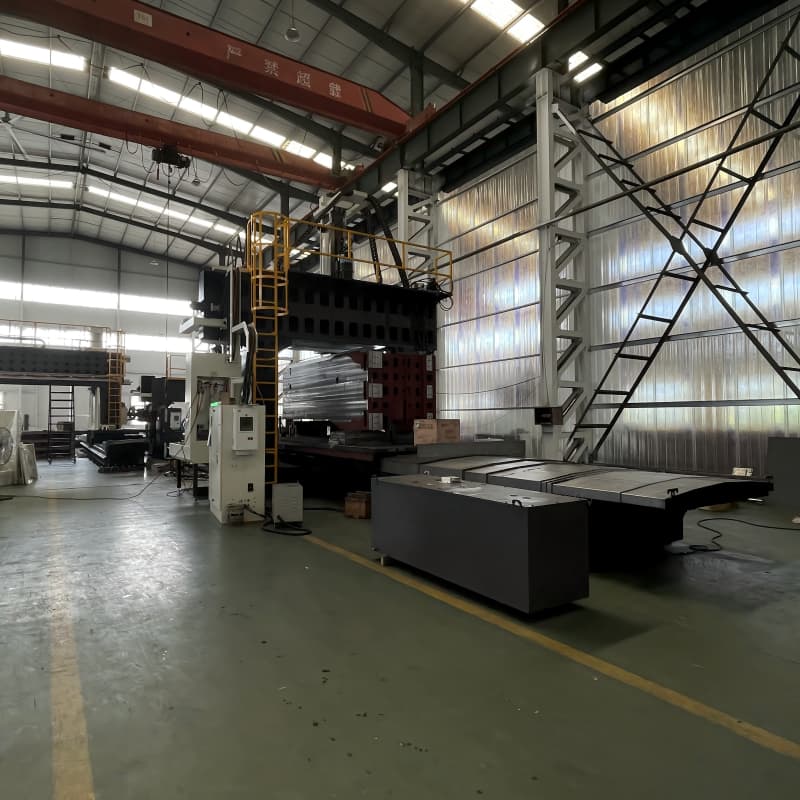

feria de fábrica
