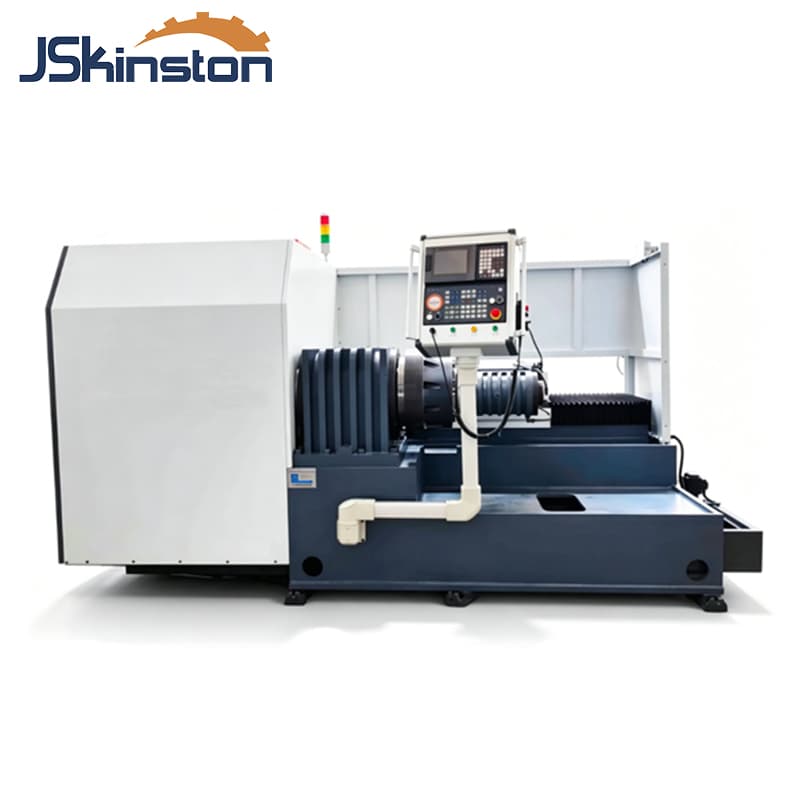

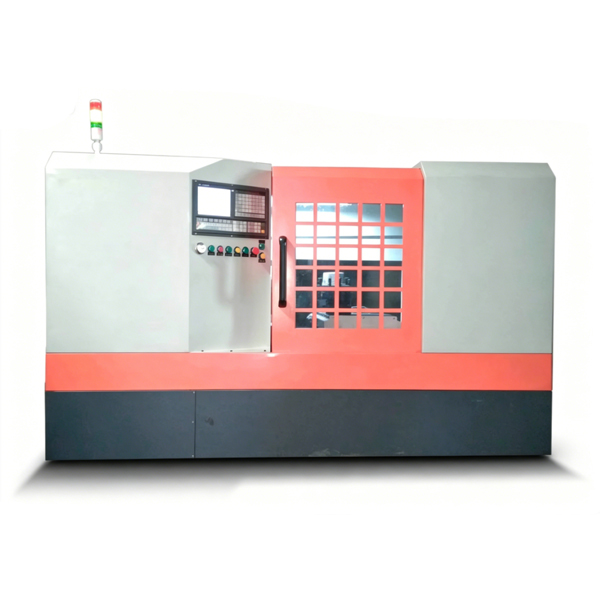

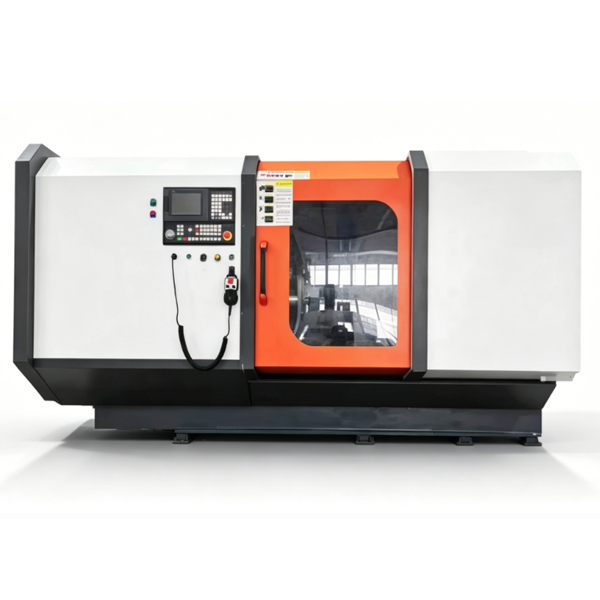

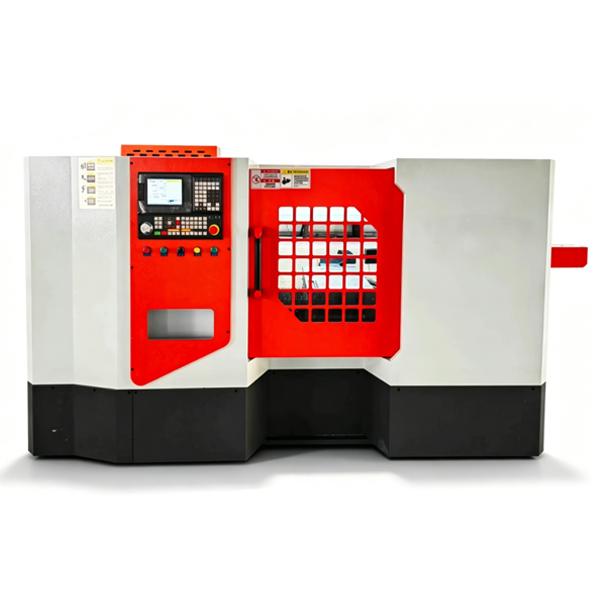

Esta máquina de conformado por hilado de venturi de acero inoxidable está especialmente diseñada para la producción en masa de tubos de válvula venturi y compuertas de aire para sistemas HVAC. Como torno CNC multifuncional, integra el estrechamiento, el rebordeado, el conformado de superficies curvas y el embutido profundo sin costuras en un solo proceso para fabricar carcasas venturi integradas con forma de reloj de arena a partir de láminas de acero inoxidable 304/316.
Equipada con un sistema de rodillos hidráulicos de doble servoaccionamiento y control mediante pantalla táctil PLC Siemens, la máquina realiza un conformado integral en una sola operación, sin soldaduras. El tubo Venturi resultante presenta una pared interior ultrasuave, baja resistencia al aire y excelente estanqueidad, cumpliendo a la perfección con los exigentes requisitos de ventilación de laboratorios, salas blancas farmacéuticas y quirófanos hospitalarios.
Gracias a su robusta estructura de hierro fundido con tratamiento térmico, el equipo mantiene una precisión estable durante la producción en serie de componentes para compuertas de aire de sistemas HVAC. Se trata de un equipo de conformado especializado para fabricantes de ventilación que permite producir válvulas venturi independientes de la presión, reduciendo eficazmente los costos de procesamiento secundario y mejorando la resistencia a la corrosión del producto.
Pedido (cantidad mínima de pedido) :
1Origen del producto :
ChinaColor :
CustomizedPuerto marítimo :
ShanghaiPlazo de entrega :
30Peso :
84TonMáquina de hilado de metal Venturi de acero inoxidable para la producción de compuertas de aire HVAC.
1. Procesamiento perfecto de acero inoxidable 304 y 316, y aleación de aluminio para componentes de ventilación anticorrosión.
2. Dedicado a la producción en masa de válvulas venturi, compuertas de aire y reguladores de flujo de aire para campanas extractoras de HVAC.
3. Diseño multifuncional, compatible con reflectores de lámparas, utensilios de cocina pequeños y formadores de conos para revestimientos solares.
4. Diámetro máximo de giro, cantidad de rodillos y carrera personalizables para diferentes especificaciones de tubo venturi.
especificación
| Artículo | Datos | ||
Modelo | KST250S | KST450S | |
máximo crudo material diámetro | 250 mm | 450 mm | |
diámetro del deslizador transversal | 200 mm | 300 mm | |
potencia principal | 5,5 kW | 7,5 kW | |
velocidad del husillo principal | 3500 rpm | 3000 rpm | |
ataque | Eje X | 500 mm | 500 mm |
Eje Y | 550 mm | 550 mm | |
fuerza máxima de cola | 7Kn | 7Kn | |
carrera de cola | 300 mm | 300 mm | |
material | cobre/aluminio | 0,5-3,0 mm | 0,5-3,0 mm |
ms | 0,5-2,0 mm | 0,5-2,0 mm | |
ss | 05-15 mm | 05-15 mm | |
oficina de correos | 4+1 | 4+1 | |
desplazamiento de la placa de retorno del disco | 300 mm | 300 mm | |
precisión posicional | 0,01 mm | 0,01 mm | |
robort |
| opcional | |
Ventajas del producto
¿Por qué elegirnos?
Tecnología madura y estable Soporte para soluciones personalizadas Servicio posventa completoNuestra certificación
Certificaciones autorizadas, calidad estable y fiable.

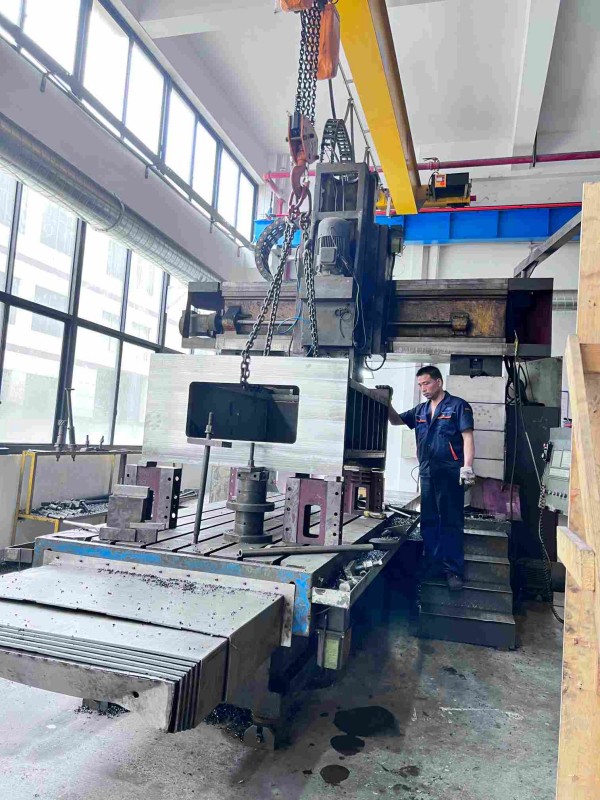

feria de fábrica
Base de producción profesional, fortaleza en la fabricación de precisión.
Embalaje y envío
Transporte seguro y profesional, entrega puntual garantizada.
Preguntas frecuentes
1.¿Para qué se utiliza esta máquina?

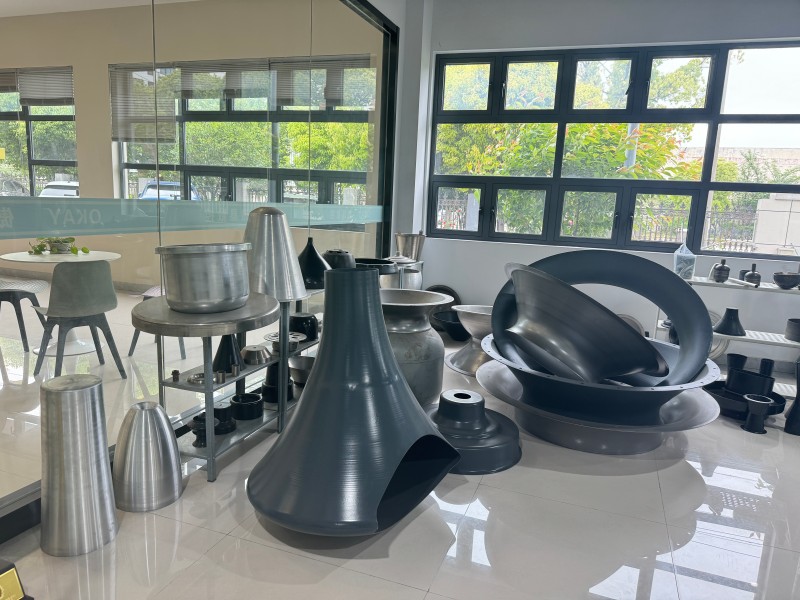

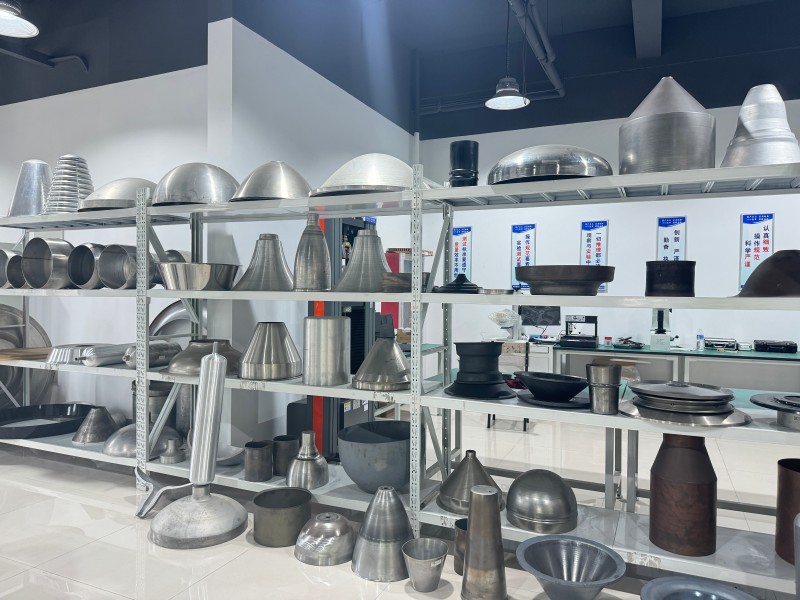

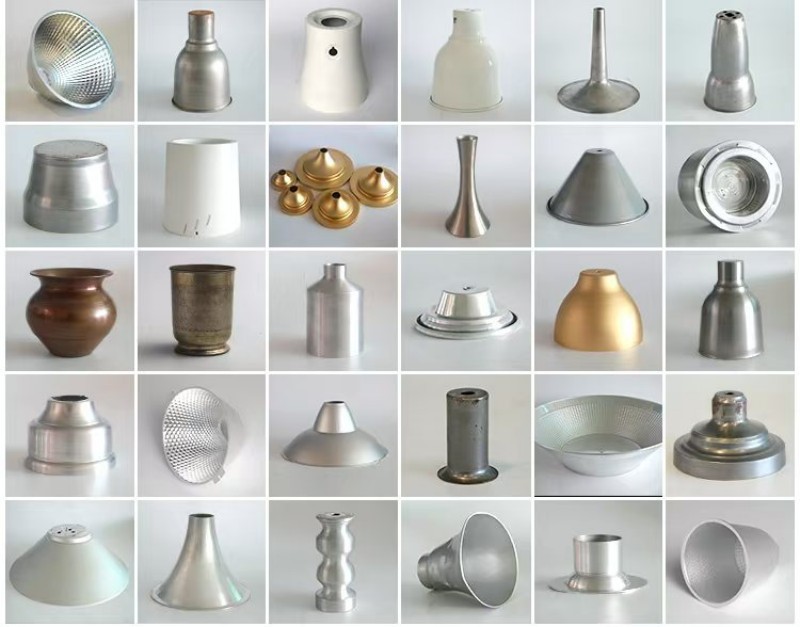

Este es un torno para conformar metales. Conforma en frío discos metálicos giratorios (piezas en bruto) sobre un mandril (herramienta) mediante la presión de rodillos para crear piezas huecas axisimétricas, ideales para iluminación, utensilios de cocina, trofeos, recipientes, tapas, cuernos y mucho más. Perfecto para la producción artística y personalizada en pequeñas series.
2.¿Está controlada por CNC?
Ofrecemos dos tipos principales:Máquina de hilado CNC completa: Equipada de serie con sistema Siemens o FANUC para la programación de trayectorias de los rodillos. Ideal para formas complejas y producción en serie.
3. ¿Cuáles son los componentes principales? ¿Cómo se garantiza la calidad?
Rodamientos del husillo: Rodamientos SKF/FAG de alta precisión.
Sistema hidráulico/eléctrico: Rexroth/Siemens o marcas equivalentes.
Estructura: Fabricada en una sola pieza de acero fundido o soldado, con tratamiento térmico para aliviar tensiones y garantizar una estabilidad a largo plazo y una mayor resistencia a las vibraciones.
4. ¿Qué materiales se pueden procesar? ¿Cómo es el acabado superficial?
Materiales: Aluminio, cobre, acero dulce, acero inoxidable (recocido), latón y otros metales dúctiles.
Superficie: El proceso de hilado permite obtener excelentes acabados pulidos, ya sean espejos o texturizados, eliminando a menudo la necesidad de pulido. El material se endurece durante el proceso.
5. ¿Cuál es la cantidad mínima de pedido (MOQ)?
La cantidad mínima de pedido de la máquina es de 1 unidad.
