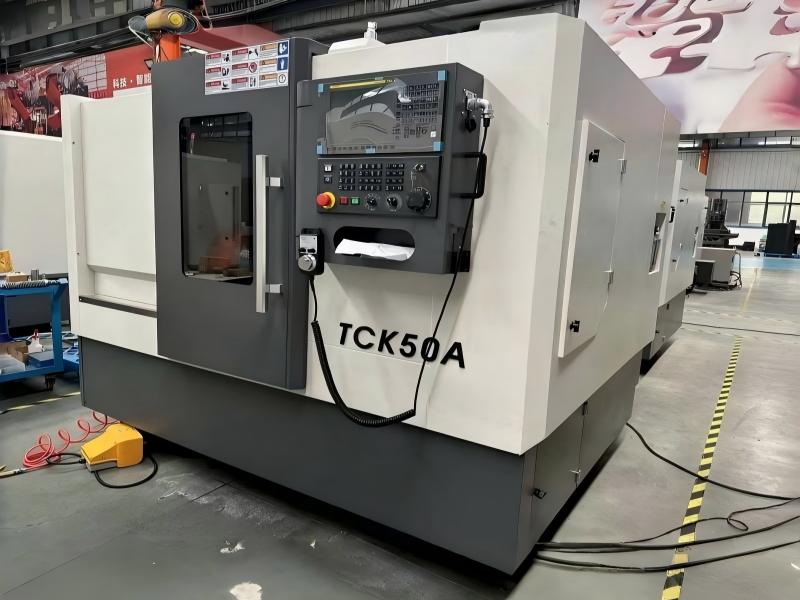

El torno CNC de bancada inclinada Es un centro de torneado de bancada inclinada de servicio medio, ampliamente utilizado en talleres de mecanizado de precisión, fábricas de componentes para automóviles, fabricantes de piezas hidráulicas y empresas de fabricación de metales en todo el mundo. A diferencia de los tornos CNC de bancada plana tradicionales, adopta una estructura de bancada integral fundida con una inclinación de 30°, lo que ofrece ventajas significativas en rigidez estructural, evacuación de virutas, visibilidad de la operación y compatibilidad con la automatización.
Este modelo está diseñado para la producción en serie continua de ejes, bridas, manguitos, conectores y otras piezas para mecanizado rotatorio. Permite el torneado externo, el mandrinado interno, el refrentado, el ranurado, el roscado y el mecanizado de superficies curvas. La torreta portaherramientas motorizada, el contrapunto y el alimentador automático de barras opcionales permiten ampliar la capacidad de producción para satisfacer diversas necesidades, desde lotes pequeños hasta pedidos de gran volumen.

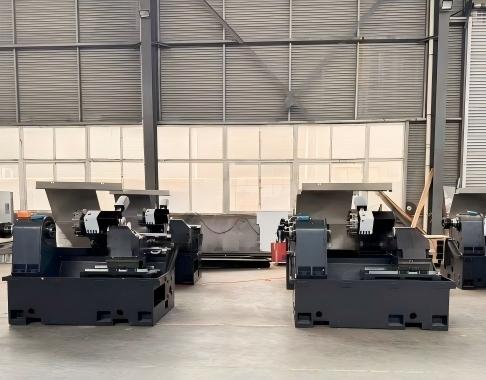

1. Lecho inclinado de fundición integral de 30°
La bancada principal es de hierro fundido de una sola pieza con recocido de alivio de tensiones para eliminar las tensiones internas de la fundición, resistiendo eficazmente las vibraciones durante el mecanizado intenso. La disposición inclinada permite que las virutas metálicas se deslicen naturalmente por gravedad, evitando que se acumulen en las guías lineales y protegiendo los componentes de guía para mantener la precisión a largo plazo.

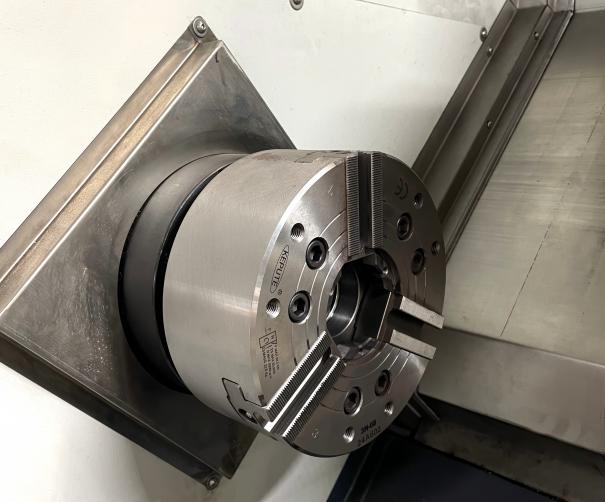

2. Unidad de husillo de alto rendimiento
Equipada con un husillo de acero A2-6 y un diámetro interior de 65 mm, permite trabajar con un diámetro máximo de barra pasante de 50 mm. La velocidad del husillo oscila entre 50 y 4500 rpm, gracias a un servomotor de alto par. Su rotación estable garantiza un acabado superficial uniforme en piezas de acero, acero inoxidable, aluminio y hierro fundido.
3. Sistema de avance servo X/Z de alta velocidad
Recorrido del eje X: 200 mm; recorrido del eje Z: 550 mm. Velocidad de desplazamiento rápido de hasta 30 m/min. Los husillos de bolas y las guías lineales de alta precisión garantizan una exactitud de reposicionamiento de 0,003 mm, cumpliendo con los estrictos requisitos de tolerancia para componentes de precisión.
4. Torreta servohidráulica
Equipada de serie con torreta hidráulica multiestación, que permite un cambio rápido de herramientas. Los usuarios pueden seleccionar la torreta de herramientas estática estándar o la torreta motorizada mejorada (opción de eje C) para realizar operaciones combinadas de torneado, taladrado, roscado y fresado en una sola sujeción.
5. Carcasa protectora totalmente cerrada
La cubierta de seguridad totalmente impermeable reduce las salpicaduras de refrigerante, mejora el ambiente del taller y cumple con los requisitos de seguridad CE para los mercados europeos, de Oriente Medio y africanos.
P1: ¿Cuál es el diámetro máximo de la pieza que puede procesar?
A: El diámetro máximo de torneado sobre la bancada es de Ø500 mm; el diámetro máximo de mecanizado real depende de la interferencia de la torreta portaherramientas. El diámetro de torneado fiable para una producción estable se encuentra dentro de Ø400 mm.
P2: ¿La máquina puede ser de acero inoxidable?
R: Sí. Con las herramientas de corte y el sistema de refrigeración adecuados, puede mecanizar acero inoxidable de forma estable. La estructura rígida de la bancada inclinada reduce eficazmente la vibración de la herramienta.
P3: ¿Puedo actualizar a herramientas en vivo más adelante?
A: El cuerpo de la máquina puede reservarse para la instalación de una torreta motorizada. Resulta más rentable confirmar los requisitos de torneado y fresado antes de realizar el pedido, en lugar de realizar la adaptación después de la entrega.
P4: ¿Está disponible el certificado CE para el LC550?
R: Podemos proporcionar documentos de seguridad mecánica CE para configuraciones conformes a las normas de la UE, aptas para la exportación a países europeos.
P5: ¿Qué tipo de asistencia postventa se puede ofrecer?
A: Garantía de 12 meses para la máquina. Suministramos manual de instrucciones completo en inglés, diagramas eléctricos, esquema hidráulico y asistencia técnica remota por video. Los repuestos se pueden enviar a todo el mundo con plazos de entrega cortos.
