Cómo elegir el torno para roscar tuberías adecuado

Si su taller fabrica tuberías de acero, tuberías de petróleo, revestimientos, accesorios para oleoductos o conectores para tuberías contra incendios, un torno roscador fiable es fundamental para obtener roscas internas y externas uniformes. Muchos compradores utilizan erróneamente tornos CNC estándar para roscar tuberías, lo que provoca vibraciones, errores en la rosca y rendimientos inestables. Esta guía le ayudará a seleccionar el torno roscador adecuado para su producción.

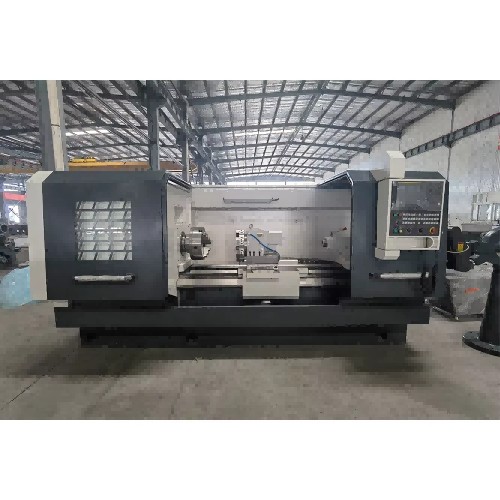

¿Qué es un torno para roscar tuberías?

A torno para roscar tuberías Está especialmente diseñado con un orificio de husillo de gran diámetro para permitir el paso de tubos de acero largos. A diferencia de los tornos convencionales, prioriza el alto par, la gran rigidez de corte y la repetibilidad precisa de las roscas para NPT, BSP, BSPT, API y otros estándares de roscado de tuberías. Se utiliza ampliamente en las industrias de petróleo y gas, oleoductos, protección contra incendios, tuberías hidráulicas y estructuras de acero.

1. Confirme el diámetro máximo de la tubería y el tamaño del orificio del husillo.

El diámetro del husillo es la especificación número uno que hay que comprobar. Esto determina el tamaño de tubería que se puede introducir en la máquina.

Mida el diámetro exterior máximo de su tubería sin tratar.

Deje el espacio libre adecuado para la alimentación de tuberías.

Modelos comunes: QK1313, QK1319, QK1322, QK1327, QK1335 con diámetro interior desde 130 mm hasta 350 mm o diámetro interior personalizado mayor.

Si se procesan tuberías de revestimiento grueso de 6 u 8 pulgadas, los tornos de pequeño diámetro no pueden funcionar, incluso si el diámetro de giro parece suficiente.

2. Cumplir con los estándares de rosca requeridos.

Los distintos mercados requieren diferentes perfiles de rosca para las tuberías, y el sistema de control del torno debe ser compatible con ellos:

NPT / NPTF: Tuberías norteamericanas de petróleo, gas e hidráulicas

BSPP / BSPT: Fontanería europea, del sudeste asiático y general.

API 5B: Tubería y revestimiento de pozos petrolíferos (requisito de alta precisión)

Antes de realizar el pedido, confirme si el controlador puede programar estos pasos de rosca sin modificaciones adicionales.

3. Compruebe la rigidez de la máquina y la estructura de la bancada.

Roscado de tuberías Se trata de un corte de carga pesada. Un bastidor de máquina débil provocará marcas de vibración y conicidad de la rosca:

Prefiero una cama de hierro fundido de una sola pieza, con tratamiento antiestrés/de envejecimiento natural.

Guía más ancha, unidad de husillo reforzada, cabezal de alta resistencia.

Configuración de doble mandril (mandril delantero y trasero) para sujeción de tuberías largas.

Los tornos generales ligeros no están diseñados para la producción en masa de roscado continuo de tuberías.

4. Sistema CNC y preferencias de operación

Dos opciones principales:

Económico: Sistema GSK y Newday, estable y con bajos costos de mantenimiento, popular para roscas de tubería estándar BSP/NPT.

Premium: Siemens, Fanuc, para roscado API de alto volumen, mayor estabilidad y servicio posventa en mercados internacionales.

Confirme también la compatibilidad lingüística para sus operadores (interfaz y manuales en ruso, español e inglés).

5. Potencia del motor, par motor y material de corte

Las tuberías de acero al carbono, acero aleado y acero inoxidable requieren diferentes pares de torsión del husillo:

Tubería de agua de acero al carbono: funciona con la potencia estándar del motor principal

Carcasa de aleación de paredes gruesas, tubería de acero inoxidable: requiere mayor potencia y un par motor elevado a baja velocidad.

No te fijes únicamente en la velocidad del husillo; el par a baja velocidad es más importante para el roscado de tuberías.

6. Accesorios que afectan la eficiencia de la producción

Consulta los paquetes estándar y opcionales:

Mandriles dobles delanteros y traseros (imprescindibles para tuberías largas)

Reposo fijo / reposo de seguimiento para antivibración de tuberías delgadas

Contrapunto hidráulico

Sistema de refrigeración, lubricación centralizada, protecciones de seguridad.

Calibradores de inspección de roscas que se ajustan a su estándar de rosca

7. Referencia del escenario de aplicación

Fontanería, tuberías contra incendios, tuberías de agua: torno CNC horizontal estándar para roscado de tuberías, rosca BSPT/NPT

Tubería, revestimiento y tubería de perforación para yacimientos petrolíferos: torno API especializado para la industria petrolera, estructura de alta resistencia.

Taller de producción en lotes pequeños: torno manual para roscar tuberías o torno QK1313 de nivel básico.

Producción en masa: torno roscador de tubos CNC totalmente automático con opción de alimentación automática.

Errores comunes que debes evitar al comprar

1. Comprar un torno de gran diámetro general en lugar de un torno específico para roscar tuberías (con husillo de diámetro pequeño).

2. Ignorar la compatibilidad con el estándar de hilos y centrarse únicamente en el precio.

3. Subestimar la longitud de la tubería, olvidar comprobar la longitud máxima de la pieza de trabajo.

4. Elección de tornos de bastidor delgado y bajo costo para mecanizado pesado continuo.

5. No confirmar la disponibilidad de repuestos ni el servicio posventa local.

Lista de verificación final antes de enviar la consulta

Diámetro exterior máximo de la tubería y espesor de pared

Estándar de rosca (NPT / BSP / API)

Material: acero al carbono / aleación / acero inoxidable

Salida de lote requerida

Tensión y frecuencia de alimentación (380V 50Hz / 460V 60Hz)

Marca de controlador CNC preferida

¿Necesita un mandril doble, un soporte fijo o una longitud personalizada?

Preguntas frecuentes

P: ¿Puede un torno CNC normal cortar roscas de tuberías?

R: Puede hacer muestras de rosca corta, pero la mayoría de los tornos estándar tienen un orificio de husillo pequeño. Los tubos largos no pueden pasar y la rigidez es insuficiente para roscar tubos gruesos.

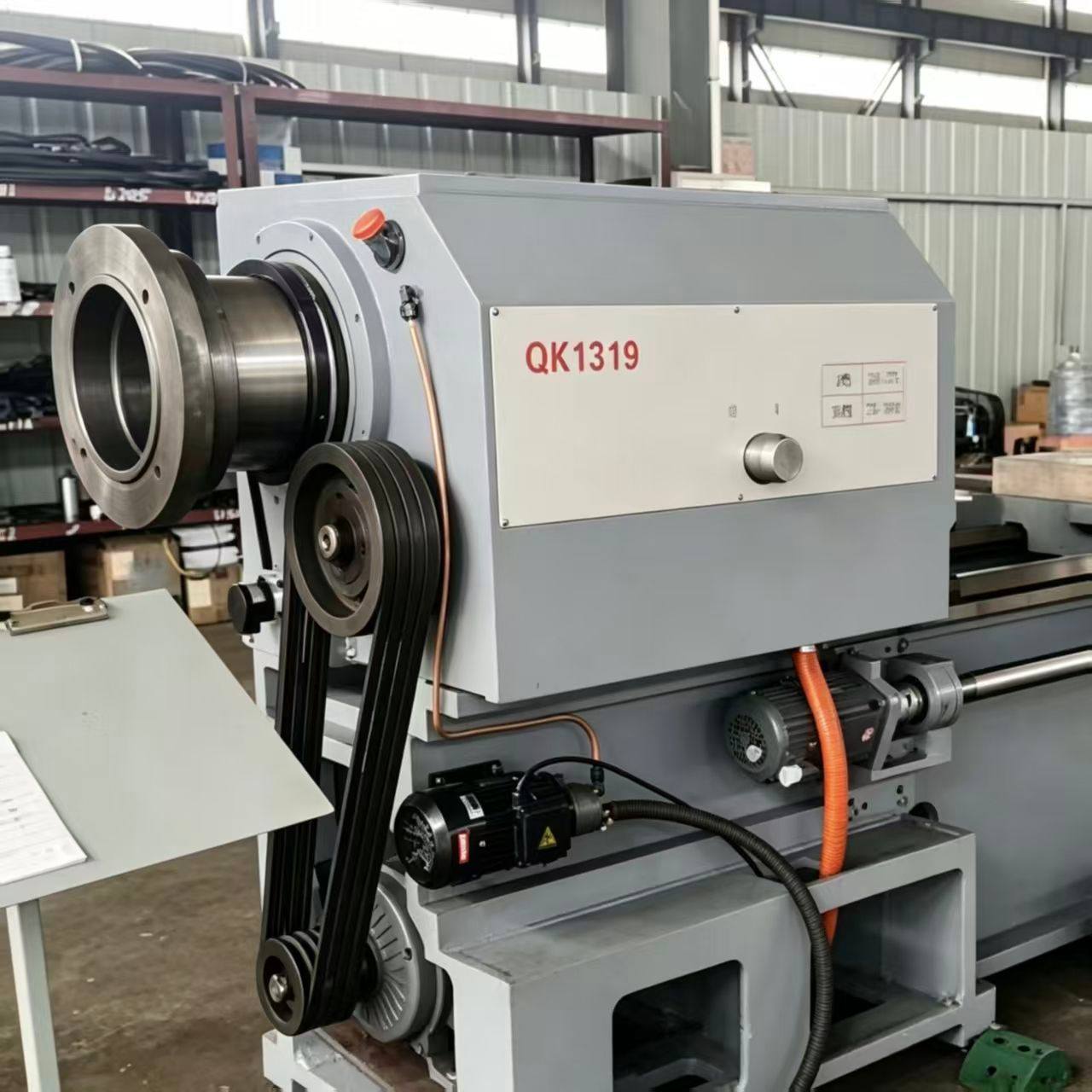

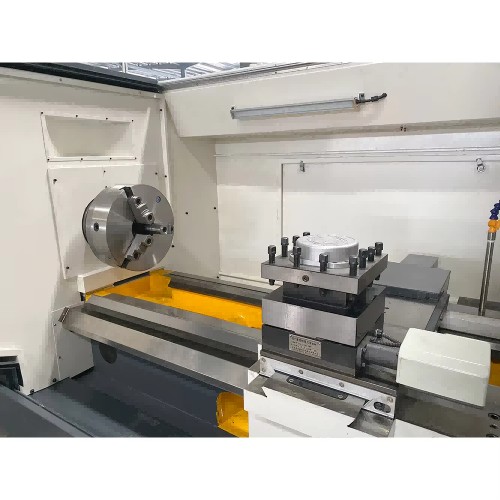

P: ¿Cuál es la diferencia entre Torno para roscar tuberías QK1319 y QK1327?

A: La principal diferencia radica en el diámetro del husillo, la capacidad máxima de tubería y el peso de la máquina. La QK1327 es más pesada para tuberías de mayor diámetro.

P: ¿El procesamiento de subprocesos de la API es más exigente?

R: Sí. Las roscas API requieren un paso, una conicidad y un acabado superficial estrictos, por lo que se necesita un torno de alta rigidez y un programa de roscado calibrado.

Cierre

El mejor torno para roscar tuberías no es el más caro, sino el que mejor se adapta al tamaño de la tubería, las especificaciones de la rosca y la carga de producción. Envíenos el plano de su pieza y los requisitos de roscado, y le recomendaremos el modelo y la configuración adecuados para su taller.
