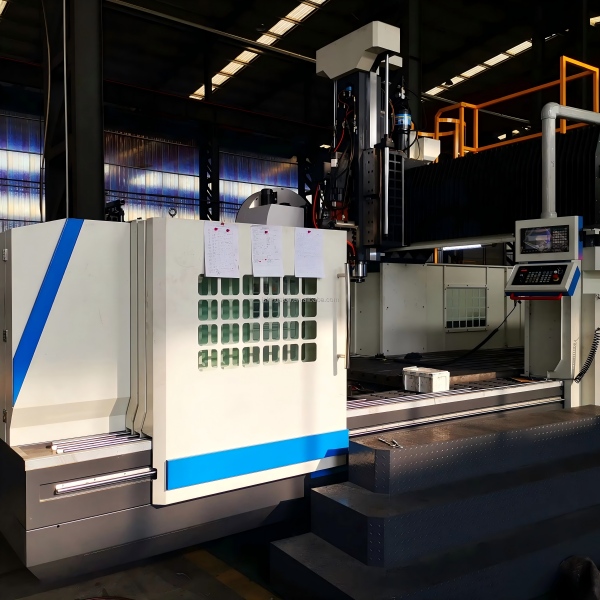

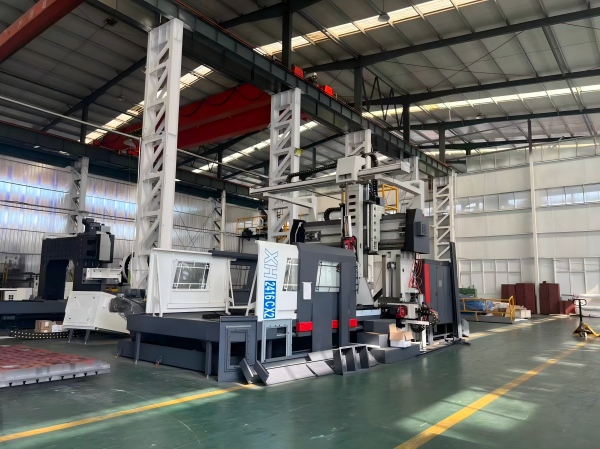

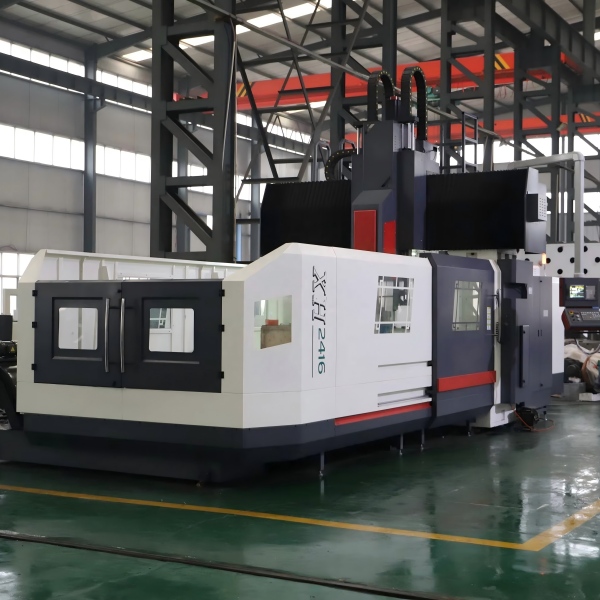

Fresadora de pórtico CNC Adopta una estructura tipo pórtico compuesta por columnas dobles y una viga transversal. La mesa de trabajo es fija o se desplaza longitudinalmente, mientras que el cabezal de fresado realiza el avance transversal y vertical a lo largo de la viga transversal. Como equipo fundamental para el mecanizado de piezas grandes y de alta resistencia, se utiliza ampliamente en la fabricación de moldes, maquinaria de ingeniería, equipos energéticos, industria aeroespacial, construcción naval y otros sectores, resolviendo los complejos desafíos de procesamiento del mecanizado de piezas grandes, que implica cortes pesados y operaciones múltiples.
Existen dos tipos principales: la fresadora de pórtico de viga fija y la fresadora de pórtico de viga móvil.
Las configuraciones incluyen fresadoras de pórtico de 3, 4 y 5 ejes. Se pueden equipar cabezales de fresado de ángulo recto y cabezales de fresado universales para realizar el mecanizado de agujeros laterales e inclinados.
El pórtico de doble columna, de fundición integral, ofrece una excelente resistencia a la flexión y la torsión. Las vibraciones se minimizan durante el mecanizado. Para materiales duros como acero fundido, hierro fundido y chapas de acero gruesas, permite un fresado agresivo de gran profundidad y alto avance. Proporciona un buen acabado superficial y una mayor vida útil de la herramienta, con una mínima desviación de precisión durante la producción en masa a largo plazo.
Ofrece un amplio recorrido de trabajo y una mesa de trabajo de alta resistencia, capaz de sujetar y procesar piezas fundidas extragrandes, placas de acero y piezas estructurales soldadas en una sola operación. No es necesario dividir las piezas grandes para el mecanizado segmentado, lo que mejora notablemente la uniformidad dimensional general de las piezas.
Es posible realizar mecanizados multiproceso con una sola sujeción, incluyendo fresado, taladrado, mandrinado y roscado. La necesidad de volver a sujetar la pieza reduce el error de posicionamiento. Los accesorios opcionales, como la mesa giratoria, el cabezal de fresado universal y el eje A/C, permiten el mecanizado simultáneo de 4 o 5 ejes para trabajar superficies curvas complejas.
La estructura de pórtico abierto facilita la carga y descarga de piezas. Las piezas de gran tamaño se pueden elevar a la mesa de trabajo mediante una grúa. Se adapta tanto a la producción personalizada de piezas individuales como al procesamiento por lotes.
La gruesa bancada de fundición y la estructura reforzada del pórtico absorben eficazmente el impacto del corte. La deformación térmica se controla con precisión. Mantiene una exactitud dimensional estable durante largas horas de funcionamiento continuo, cumpliendo con los estrictos requisitos de tolerancia para componentes de la industria pesada.
Base de molde, molde grande, piezas estructurales de maquinaria de ingeniería, piezas de equipos energéticos, componentes de barcos, bastidores de equipos de automatización, procesamiento de chapa gruesa, piezas soldadas de gran tamaño.
P1: ¿Cuál es la diferencia entre una fresadora pórtico de viga fija y una de viga móvil?
A: El tipo de viga fija tiene una altura constante, mayor rigidez y menor costo de mantenimiento, siendo adecuado para la mayoría de las piezas de trabajo grandes y estándar. El tipo de viga móvil permite elevar la viga para piezas más altas, pero su estructura es más compleja y su costo de adquisición es mayor.
P2: ¿Puede una máquina pórtico de 3 ejes procesar superficies inclinadas?
A: El modelo estándar de 3 ejes no puede mecanizar superficies inclinadas directamente. Para mecanizar superficies inclinadas y superficies curvas complejas, es necesario añadir un cabezal de fresado universal o actualizar a una configuración de 4 o 5 ejes.
P3: ¿Qué materiales puede procesar una fresadora de pórtico?
A: Funciona con hierro fundido, acero fundido, acero al carbono, acero aleado, aleación de aluminio y otros materiales metálicos. Se utiliza ampliamente para el mecanizado de piezas metálicas de gran tamaño.
P4: ¿Qué factores afectan la precisión del mecanizado en fresadoras de pórtico?
A: Los factores principales incluyen la rigidez de la fundición, la calidad de la guía y el husillo de bolas, el rendimiento del husillo, las condiciones térmicas de la máquina y el método de sujeción de la pieza. El mantenimiento regular también es esencial para mantener la precisión a largo plazo.
P5: ¿Es adecuada la fresadora de pórtico para la producción en masa de piezas pequeñas?
R: No se recomienda. Las máquinas de pórtico están diseñadas para piezas de gran tamaño. La producción en masa de piezas pequeñas resulta más rentable con centros de mecanizado verticales.
